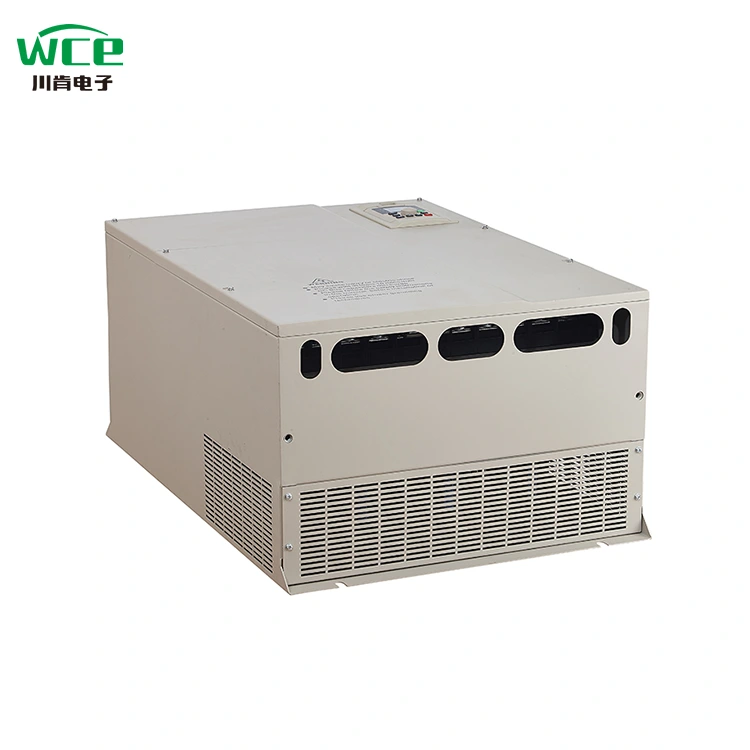

75kw inverter Variabel frekvensdrev VFD

SCK300-serien er en højtydende inverter designet til industriel automatisering, der integrerer multifunktion og høj effektivitet og energibesparelse og er velegnet til drivkontrol af en række industrielle udstyr.

Kernefunktioner og fordele

Avanceret vektorkontrolteknologi: Høj præcisionshastighedsregulering og stabil drift, fremragende dynamisk respons.

Høj effektivitet og energibesparelse: Optimering af motorisk driftseffektivitet og reducer energiforbruget markant.

Bred kompatibilitet: Support komplekse arbejdsvilkår for fans, pumper, transportbånd, knusere og andet udstyr.

Applikationsscenarie

Fleksibel anvendelse i følgende områder:

Fluid Control (ventilator, pumpebelastning)

Materiel overførsel (transportbånd, elevator)

Tung maskiner (knuser, mixer)

Udvidelse og opgradering

Sømløs opgradering til SCK350: Forbedre ydelsen og udvide funktionelle moduler ved at udskifte kontroltavlen.

Tilpasning af specielt udstyr såsom kraner: ekspansionskort understøttes efter opgradering for at imødekomme kravene i professionelle scenarier såsom drejningsmomentkontrol og multimotorisk synkronisering.

Med modulær design og teknologiopgraderinger kan SCK -serien tilpasses til forskellige industrielle automatiseringsbehov, fra grundlæggende til avanceret.

Produktparameter (specifikation)

Produktfunktion

● I/O -funktioner

◆ Indgangsspændingsområde: 220V/380V/660V ± 15%

◆ Inputfrekvensområde: 47 ~ 63Hz

◆ Udgangsspændingsområde: 0 ~ Nominel indgangsspænding

Outputfrekvensområde: 0 ~ 400Hz

● Perifere interface -funktioner

◆ Programmerbar digital input: 8 input

◆ Programmerbar analog input: AI1: 0 ~ 10V input, AI2: 0 ~ 10V eller 0 ~ 20mA Input

◆ Open Collector Output: 1 Output

◆ Relæudgang: 2 udgange

◆ Analog output: 2 udgange, henholdsvis 0/4 ~ 20mA eller 0 ~ 10V

● Tekniske præstationsegenskaber

◆ Kontroltilstand: Ingen PG Vector Control, V/F -kontrol, drejningsmomentkontrol.

◆ Overbelastningskapacitet: 150% nominel nuværende 60'erne; 180% klassificerede nuværende 10'ere

◆ Startmoment: Ingen PG -vektorkontrol: 0,5Hz/150% (SVC)

◆ Hastighedsforhold: Ingen PG -vektorkontrol: 1: 100

● Funktionelle funktioner

◆ Frekvensindstillingstilstand: digital indstilling, analog indstilling, seriel kommunikationsindstilling, flerhastighed, PID-indstilling osv.

◆ PID -kontrolfunktion

◆ Multi-hastighedskontrolfunktion: 16 hastighedskontrol

◆ Svingfrekvensstyringsfunktion

◆ Øjeblikkelig strømafbrydelse uden at stoppe funktionen

◆ Hurtig/jogetastfunktion: Multifunktionsgenvejstast, der er frit defineret af brugere

◆ Automatisk spændingjusteringsfunktion: Når strømnettets spænding ændres, kan det automatisk holde udgangsspændingen konstant

◆ Sørg for op til 25 slags fejlbeskyttelsesfunktioner: over strøm, over spænding, under spænding, over temperatur, fasetab, overbelastning og andre beskyttelsesfunktioner

Produktapplikation

Produkter kan bruges i metallurgi og kemisk industri, kompressorer, kraner, kommunale tekniske lejligheder.

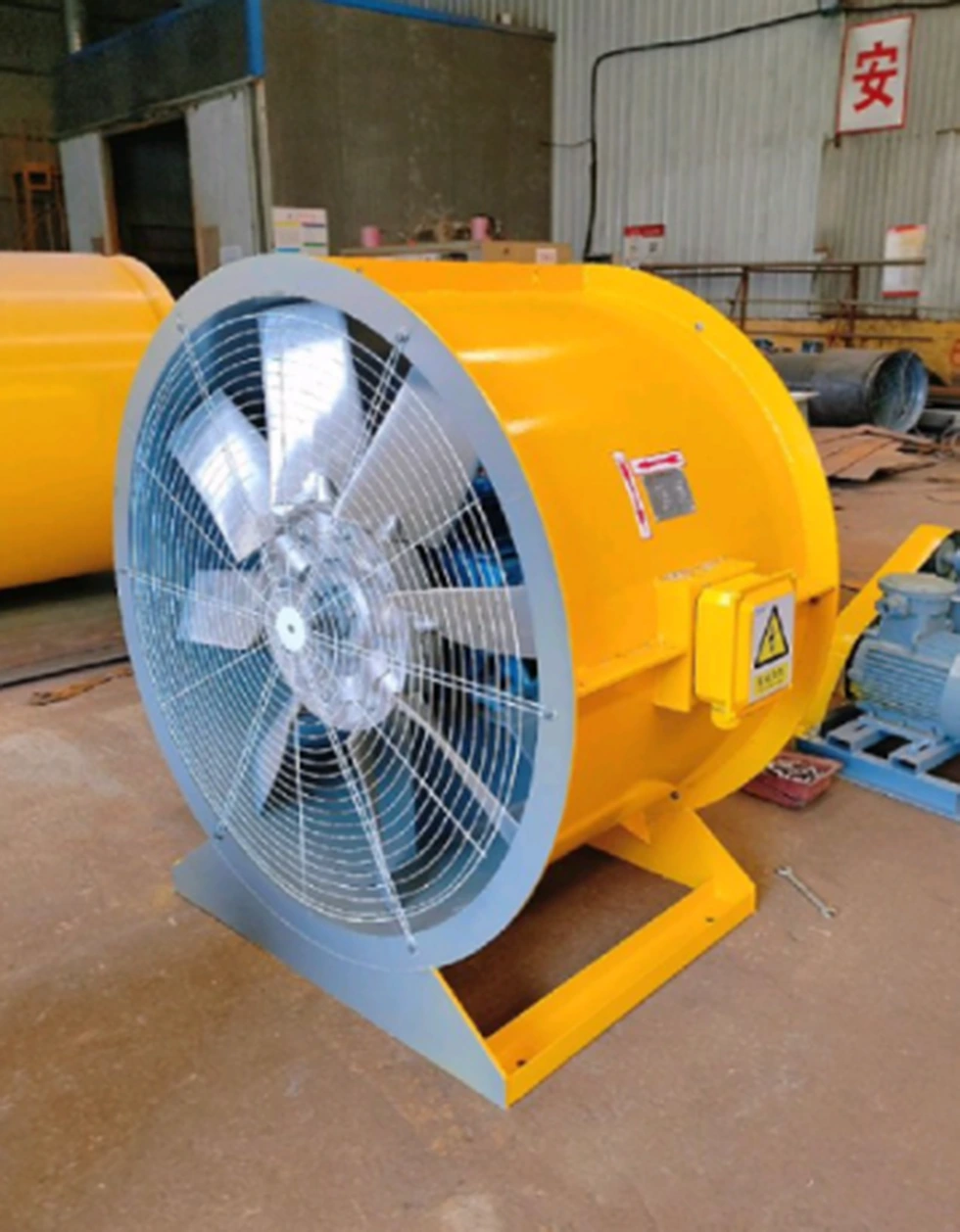

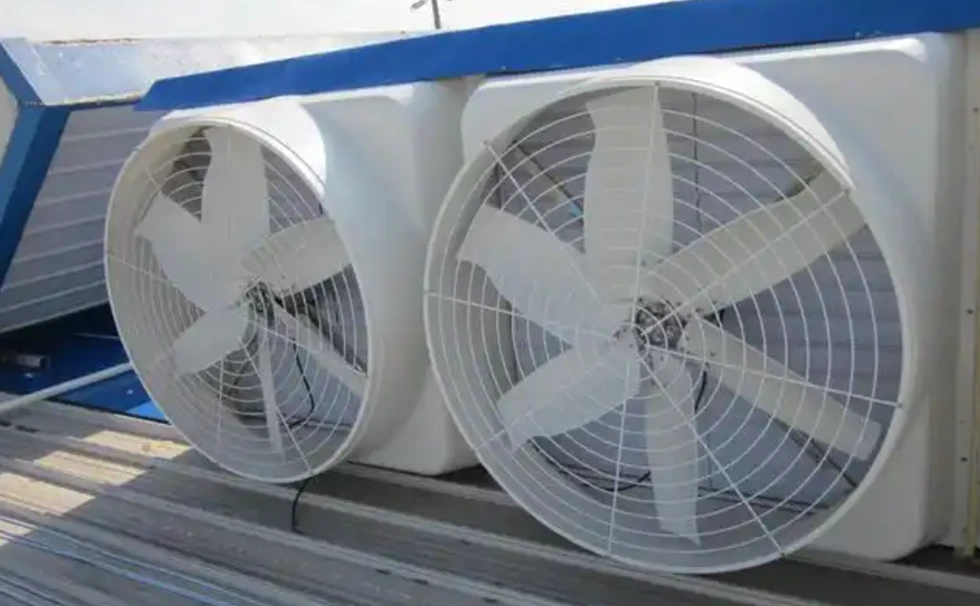

Fans

Anvendelsen af ​​frekvensomformer inden for fans fans reducerer ikke kun energiforbruget, men forbedrer også systemnøjagtigheden og automatiseringsniveauet gennem intelligent kontrol. WCEs SCK300 -serie, med sin høje kompatibilitet og energibesparende algoritmer, kan dække de forskellige behov hos små ventilatorer til store industrielle fans, hvilket hjælper virksomheder med at opnå grøn og effektiv produktion.

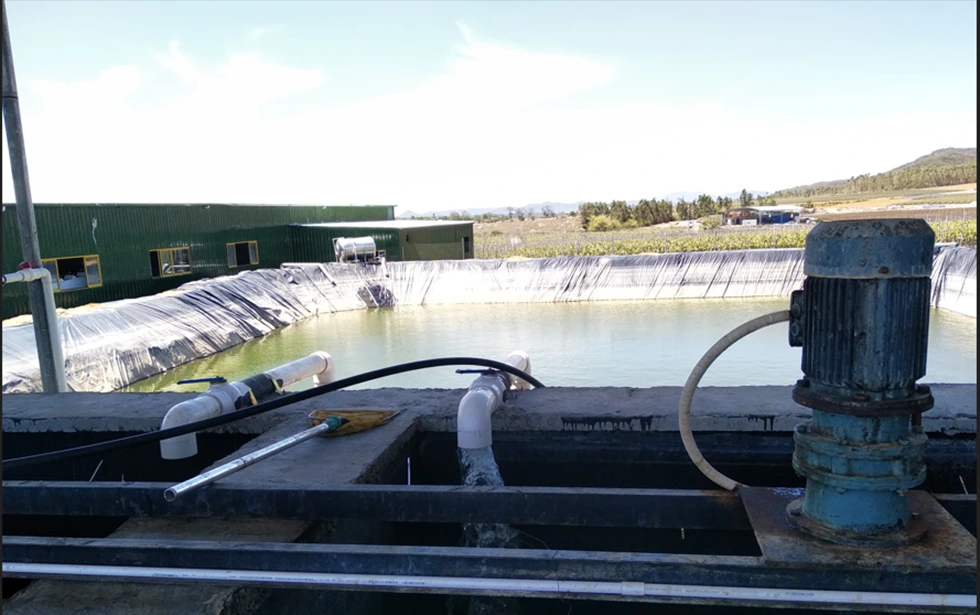

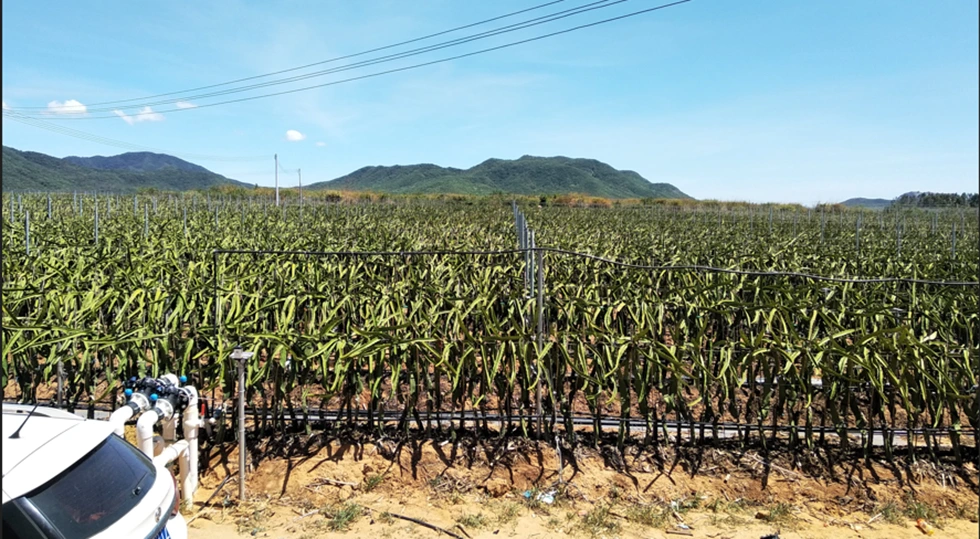

Feltvanding

I landbrugsvanding er VFD for konstant trykvandforsyning næsten standard. Først og fremmest i processen med at starte pumpen kan VFD gradvist øge sin driftsfrekvens, så pumpen kan løbe langsomt, så vandet ikke skaber for meget indflydelse på rørledningen. VFD kan derefter bruges i forbindelse med en fjerntrykmåler eller trykføler for at udligne trykket i vores rør. Endelig kan VFD kontrollere trykbeskyttelsesrørledningen, men også gennem sin egen overbelastning, underbelastning, overtryk, undertryksbeskyttelse for at reducere pumpens skade.

To displaytilstande er tilgængelige:

1.LCD Display: Kom med kinesisk og engelsk display, du kan også tilpasse russiske, portugisiske, spanske, persiske og andre sprog.

2.LED DISPLAY: Traditionelt digitalt rørdisplay, dobbeltlinjedisplay, observer to datasæt på samme tid.

VFD vedtager bredt og storskala strukturelt design, integrerer kølekomponenter i stor størrelse og har kontinuerlig driftskapacitet med høj belastning og højeffektivitetsudnyttelse. Ved at styrke kølesystemet og udvælgelse af høje temperaturresistente komponenter kan det stabilt tilpasse sig høj temperatur og barske arbejdsforhold såsom tropisk.

Forskellige typer input- og outputtilstande kan tilpasses:

1,3p 380V input til 3p 380V output.

2. 3P220V input til 3p220V output.

3. 3P660V input til 3p660V output.

4. 1P220V input til 3p 380V output.

5. 1P220V input til 3p220V output.

Med hastighedssporingsfunktion kan det bedre dobbeltstart.

Det leveres med Modbus RTU -kommunikation og kan også implementere Modbus TCP, PRPFIBUS og PROFINET ved at tilføje ekspansionskort.

VFD -ledningsdiagram.
