Høj ydeevne tre fase VFD

WCEs SCK300 -serie er en høj ydeevne, alsidig frekvensomformer designet til industriel automatisering, der er vidt brugt i fans, pumper, transportbånd, knusere og andet udstyr. Dens kerne vedtager avanceret vektorkontrolteknologi og har egenskaberne ved høj præcisionshastighedsregulering, energibesparelse, høj effektivitet og stabil drift for at imødekomme behovene i forskellige industrielle scenarier. Derudover kan SCK300 opgraderes til SCK350 ved at opgradere kontrolkortet, hvorefter udvidelseskort kan tilføjes og påføres udstyr som kraner.

Produktparameter (specifikation)

Produktfunktion

● I/O -funktioner

◆ Indgangsspændingsområde: 220V/380V/660V ± 15%

◆ Inputfrekvensområde: 47 ~ 63Hz

◆ Udgangsspændingsområde: 0 ~ Nominel indgangsspænding

Outputfrekvensområde: 0 ~ 400Hz

● Perifere interface -funktioner

◆ Programmerbar digital input: 8 input

◆ Programmerbar analog input: AI1: 0 ~ 10V input, AI2: 0 ~ 10V eller 0 ~ 20mA Input

◆ Open Collector Output: 1 Output

◆ Relæudgang: 2 udgange

◆ Analog output: 2 udgange, henholdsvis 0/4 ~ 20mA eller 0 ~ 10V

● Tekniske præstationsegenskaber

◆ Kontroltilstand: Ingen PG Vector Control, V/F -kontrol, drejningsmomentkontrol.

◆ Overbelastningskapacitet: 150% nominel nuværende 60'erne; 180% klassificerede nuværende 10'ere

◆ Startmoment: Ingen PG -vektorkontrol: 0,5Hz/150% (SVC)

◆ Hastighedsforhold: Ingen PG -vektorkontrol: 1: 100

● Funktionelle funktioner

◆ Frekvensindstillingstilstand: digital indstilling, analog indstilling, seriel kommunikationsindstilling, flerhastighed, PID-indstilling osv.

◆ PID -kontrolfunktion

◆ Multi-hastighedskontrolfunktion: 16 hastighedskontrol

◆ Svingfrekvensstyringsfunktion

◆ Øjeblikkelig strømafbrydelse uden at stoppe funktionen

◆ Hurtig/jogetastfunktion: Multifunktionsgenvejstast, der er frit defineret af brugere

◆ Automatisk spændingjusteringsfunktion: Når strømnettets spænding ændres, kan det automatisk holde udgangsspændingen konstant

◆ Sørg for op til 25 slags fejlbeskyttelsesfunktioner: over strøm, over spænding, under spænding, over temperatur, fasetab, overbelastning og andre beskyttelsesfunktioner

Produktapplikation

Produkter kan bruges i metallurgi og kemisk industri, kompressorer, kraner, kommunale tekniske lejligheder.

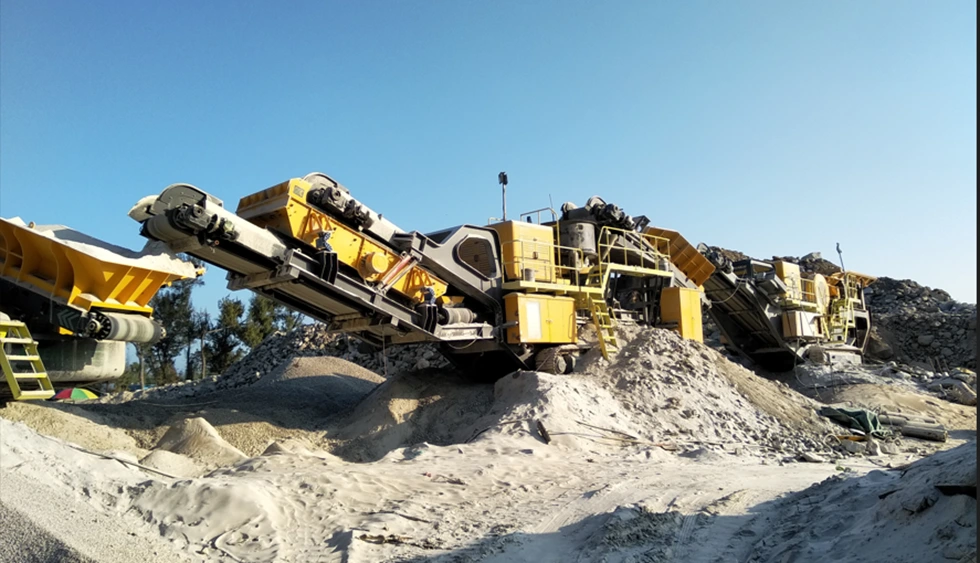

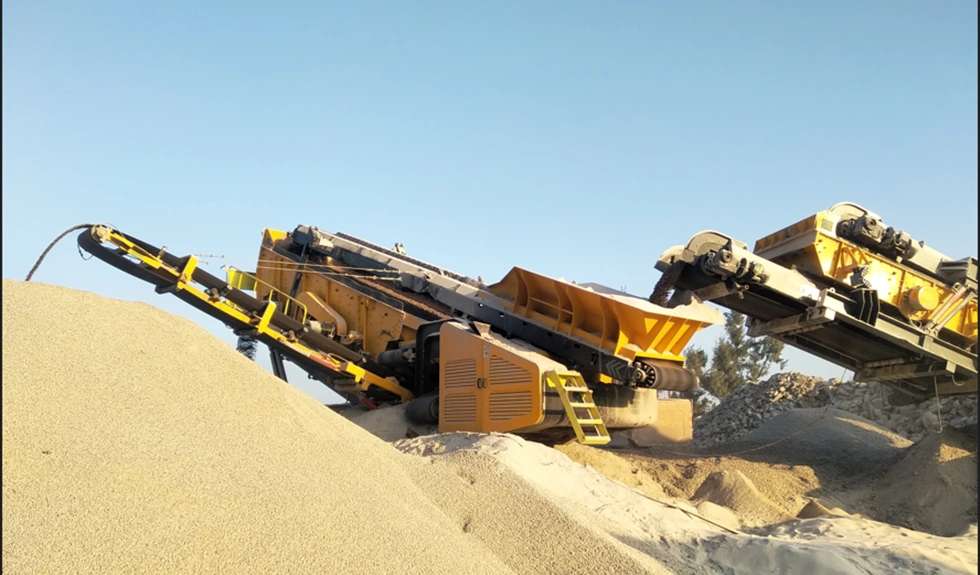

Knuser, sorter sten i forskellige størrelser.

VFD er vidt brugt i knuserindustrien, den kan bruges i påvirkningsknuser, kæbe knuser, kegle knuser, hammerknuser osv. Kan bruges i højeffekt vært, reducere startstrømmen, justere hastigheden på knuseren, når hastigheden reduceres, men kan også spare ca. 50%. Den frekvensomformer, der bruges i knuseren, kan reducere den mekaniske påvirkning og forlænge udstyrets levetid.

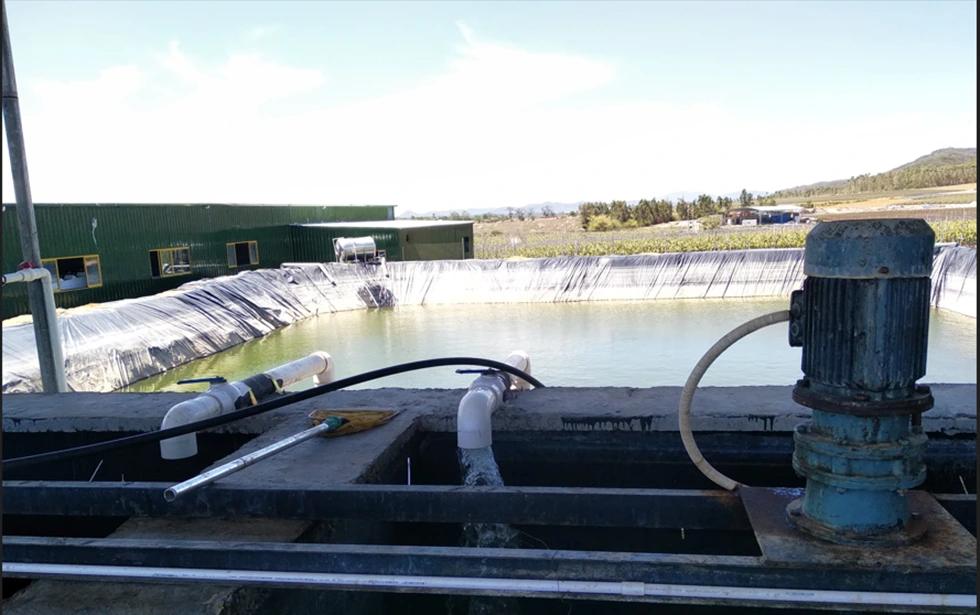

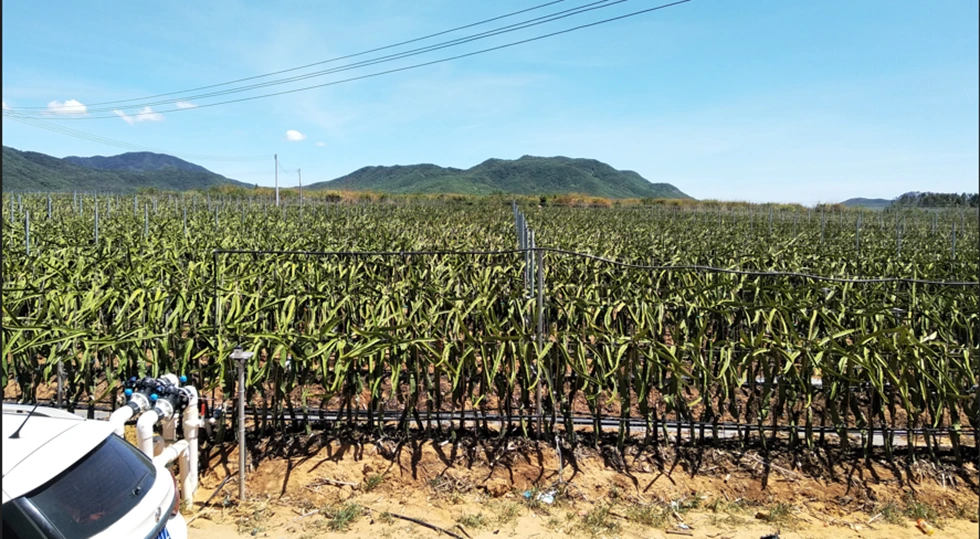

Feltvanding

I landbrugsvanding er VFD for konstant trykvandforsyning næsten standard. Først og fremmest i processen med at starte pumpen kan VFD gradvist øge sin driftsfrekvens, så pumpen kan løbe langsomt, så vandet ikke skaber for meget indflydelse på rørledningen. VFD kan derefter bruges i forbindelse med en fjerntrykmåler eller trykføler for at udligne trykket i vores rør. Endelig kan VFD kontrollere trykbeskyttelsesrørledningen, men også gennem sin egen overbelastning, underbelastning, overtryk, undertryksbeskyttelse for at reducere pumpens skade.

To displaytilstande er tilgængelige:

1.LCD Display: Kom med kinesisk og engelsk display, du kan også tilpasse russiske, portugisiske, spanske, persiske og andre sprog.

2.LED DISPLAY: Traditionelt digitalt rørdisplay, dobbeltlinjedisplay, observer to datasæt på samme tid.

VFD -volumen er stor struktur, større radiator, produktudnyttelsesgrad, kan arbejde normalt i varmt miljø såsom tropisk.

Forskellige typer input- og outputtilstande kan tilpasses:

1,3p 380V input til 3p 380V output.

2. 3P220V input til 3p220V output.

3. 3P660V input til 3p660V output.

4. 1P220V input til 3p 380V output.

5. 1P220V input til 3p220V output.

Med hastighedssporingsfunktion kan det bedre dobbeltstart.

Det leveres med Modbus RTU -kommunikation og kan også implementere Modbus TCP, PRPFIBUS og PROFINET ved at tilføje ekspansionskort.

VFD -ledningsdiagram.
