Enkeltfase input VFD til AC -motor

WCEs SCK300-seriedrev er højtydende, multifunktionelle drev designet til industriel automatisering, der er vidt brugt i fans, pumper, transportbånd, knusere og andet udstyr. Dens kerne vedtager avanceret vektorkontrolteknologi, som har egenskaberne ved højhastighedsreguleringspræcision, energibesparelse og høj effektivitet, stabil drift osv., Og kan imødekomme behovene i forskellige industrielle scenarier. Vi har også lavet brugerdefinerede løsninger til mobilknuser -inverterkontrolskabe, der fungerer perfekt mange steder i hele landet.

Produktparameter (specifikation)

Produktfunktion

● I/O -funktioner

◆ Indgangsspændingsområde: 220V/380V/660V ± 15%

◆ Inputfrekvensområde: 47 ~ 63Hz

◆ Udgangsspændingsområde: 0 ~ Nominel indgangsspænding

Outputfrekvensområde: 0 ~ 400Hz

● Funktionelle funktioner

◆ Frekvensindstillingstilstand: digital indstilling, analog indstilling, seriel kommunikationsindstilling, flerhastighed, PID-indstilling osv.

◆ PID -kontrolfunktion

◆ Multi-hastighedskontrolfunktion: 16 hastighedskontrol

◆ Svingfrekvensstyringsfunktion

◆ Øjeblikkelig strømafbrydelse uden at stoppe funktionen

◆ Hurtig/jogetastfunktion: Multifunktionsgenvejstast, der er frit defineret af brugere

◆ Automatisk spændingjusteringsfunktion: Når strømnettets spænding ændres, kan det automatisk holde udgangsspændingen konstant

◆ Sørg for op til 25 slags fejlbeskyttelsesfunktioner: over strøm, over spænding, under spænding, over temperatur, fasetab, overbelastning og andre beskyttelsesfunktioner

● Perifere interface -funktioner

◆ Programmerbar digital input: 8 input

◆ Programmerbar analog input: AI1: 0 ~ 10V input, AI2: 0 ~ 10V eller 0 ~ 20mA Input

◆ Open Collector Output: 1 Output

◆ Relæudgang: 2 udgange

◆ Analog output: 2 udgange, henholdsvis 0/4 ~ 20mA eller 0 ~ 10V

● Tekniske præstationsegenskaber

◆ Kontroltilstand: Ingen PG Vector Control, V/F -kontrol, drejningsmomentkontrol.

◆ Overbelastningskapacitet: 150% nominel nuværende 60'erne; 180% klassificerede nuværende 10'ere

◆ Startmoment: Ingen PG -vektorkontrol: 0,5Hz/150% (SVC)

◆ Hastighedsforhold: Ingen PG -vektorkontrol: 1: 100

Produktapplikation

Produkter kan bruges til minedrift, fans, pumper, nyt energiudstyr og andre lejligheder.

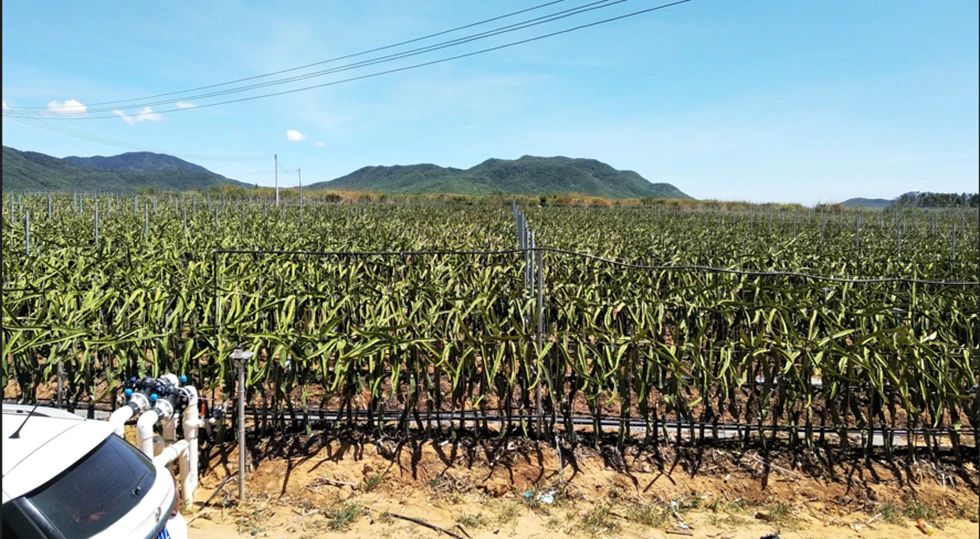

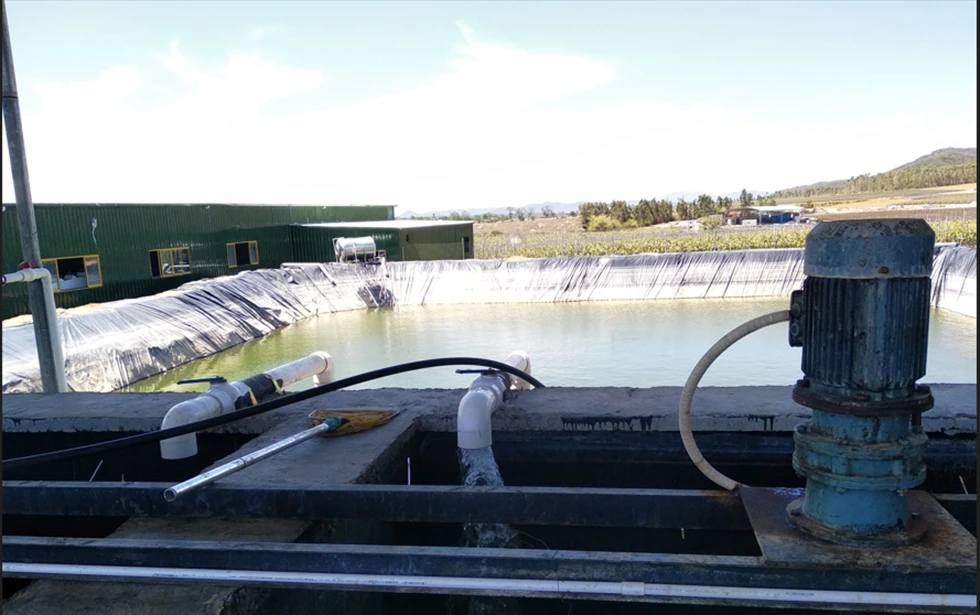

Feltvanding

I landbrugsvanding er VFD for konstant trykvandforsyning næsten standard. Først og fremmest i processen med at starte pumpen kan VFD gradvist øge sin driftsfrekvens, så pumpen kan løbe langsomt, så vandet ikke skaber for meget indflydelse på rørledningen. VFD kan derefter bruges i forbindelse med en fjerntrykmåler eller trykføler for at udligne trykket i vores rør. Endelig kan VFD kontrollere trykbeskyttelsesrørledningen, men også gennem sin egen overbelastning, underbelastning, overtryk, undertryksbeskyttelse for at reducere pumpens skade.

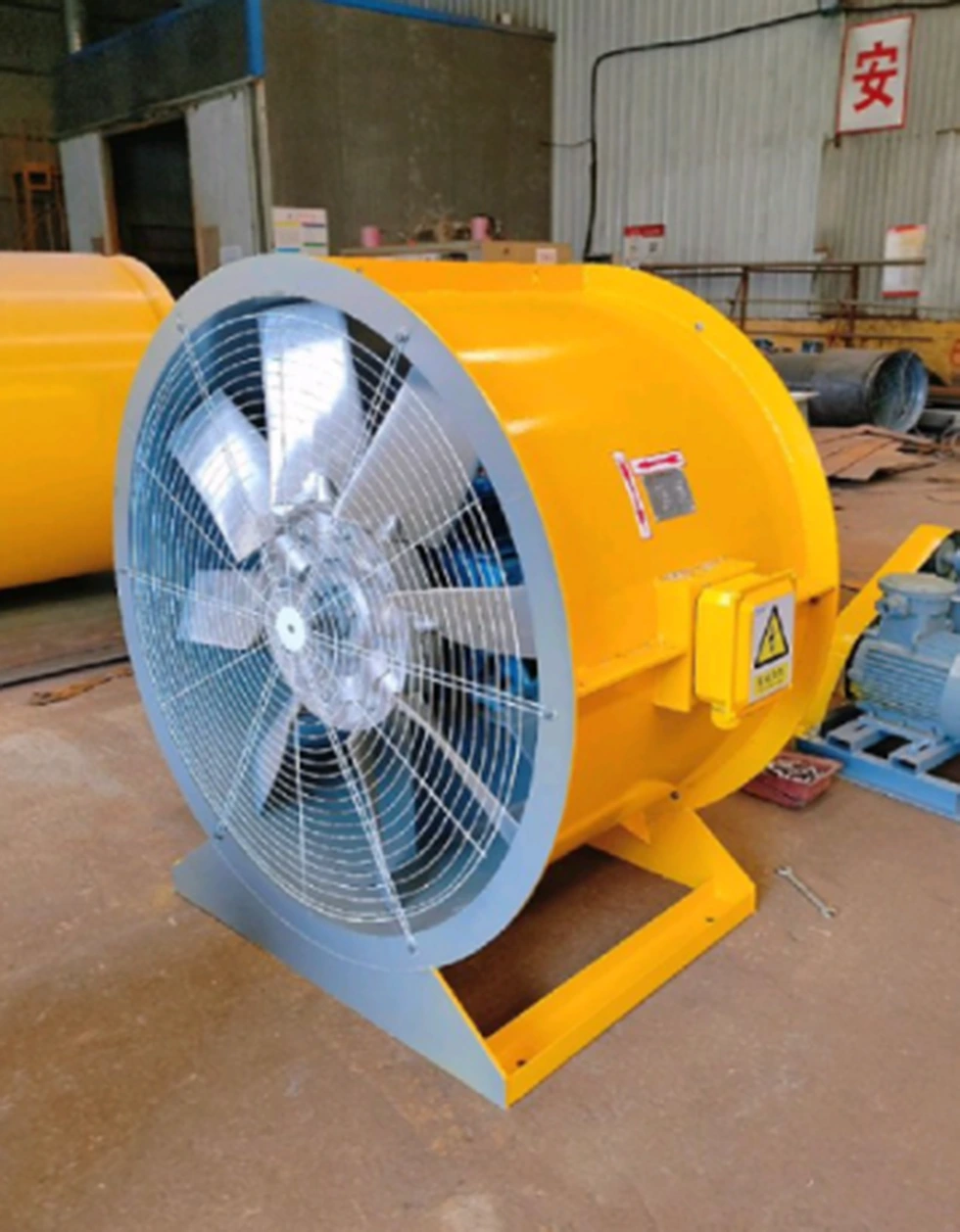

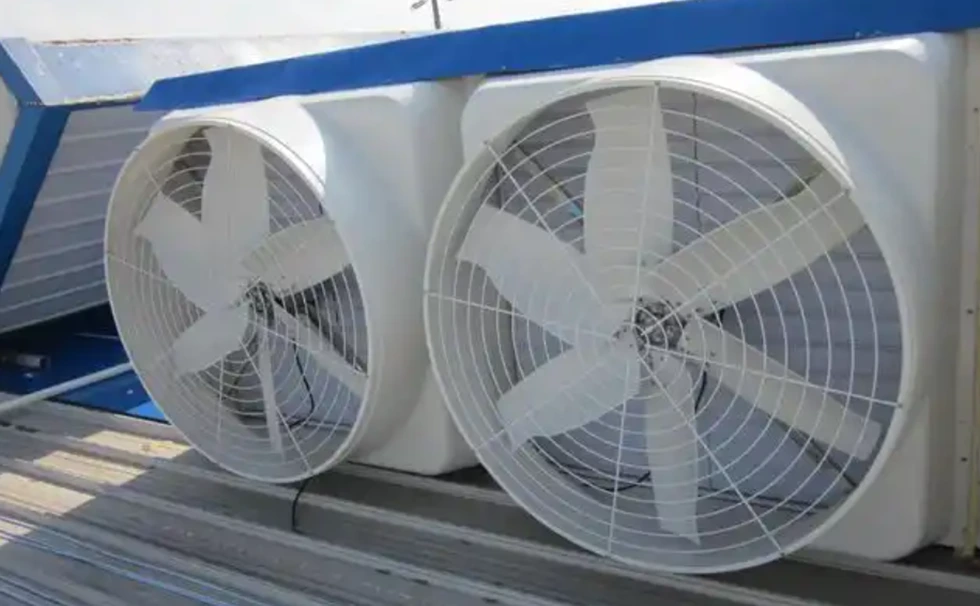

Fans

Anvendelsen af ​​frekvensomformer inden for fans fans reducerer ikke kun energiforbruget, men forbedrer også systemnøjagtigheden og automatiseringsniveauet gennem intelligent kontrol. WCEs SCK300 -serie, med sin høje kompatibilitet og energibesparende algoritmer, kan dække de forskellige behov hos små ventilatorer til store industrielle fans, hvilket hjælper virksomheder med at opnå grøn og effektiv produktion.

LCD viser flere sprogtekst og grafik, LED -displaynumre, mere intuitivt, ifølge dine præferencer

VFD -volumen er stor struktur, større radiator, produktudnyttelsesgrad, kan arbejde normalt i varmt miljø såsom tropisk.

Forskellige typer input- og outputtilstande kan tilpasses:

1,3p 380V input til 3p 380V output.

2. 3P220V input til 3p220V output.

3. 3P660V input til 3p660V output.

4. 1P220V input til 3p 380V output.

5. 1P220V input til 3p220V output.

Med hastighedssporingsfunktion kan det bedre dobbeltstart.

Det leveres med Modbus RTU -kommunikation og kan også implementere Modbus TCP, PRPFIBUS og PROFINET ved at tilføje ekspansionskort.

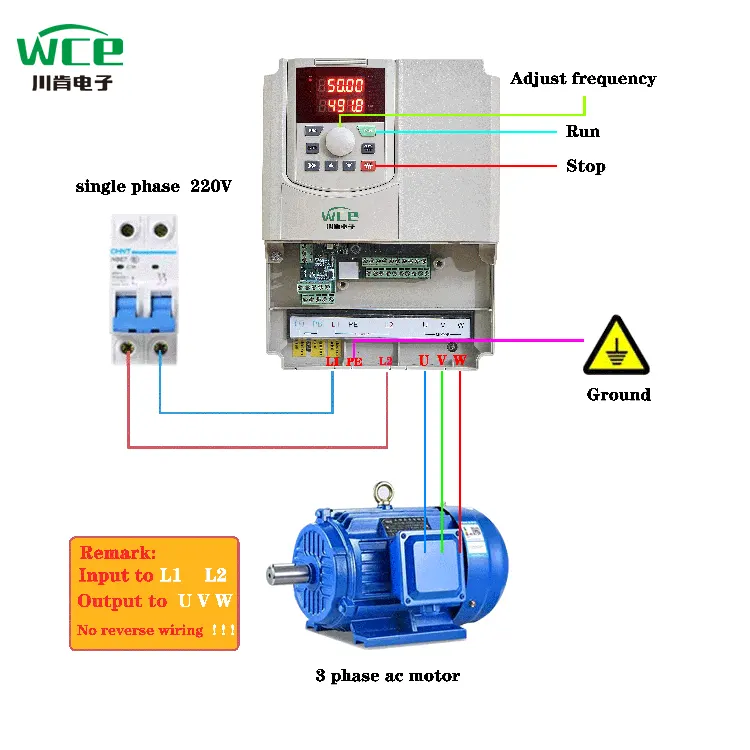

VFD -ledningsdiagram.
