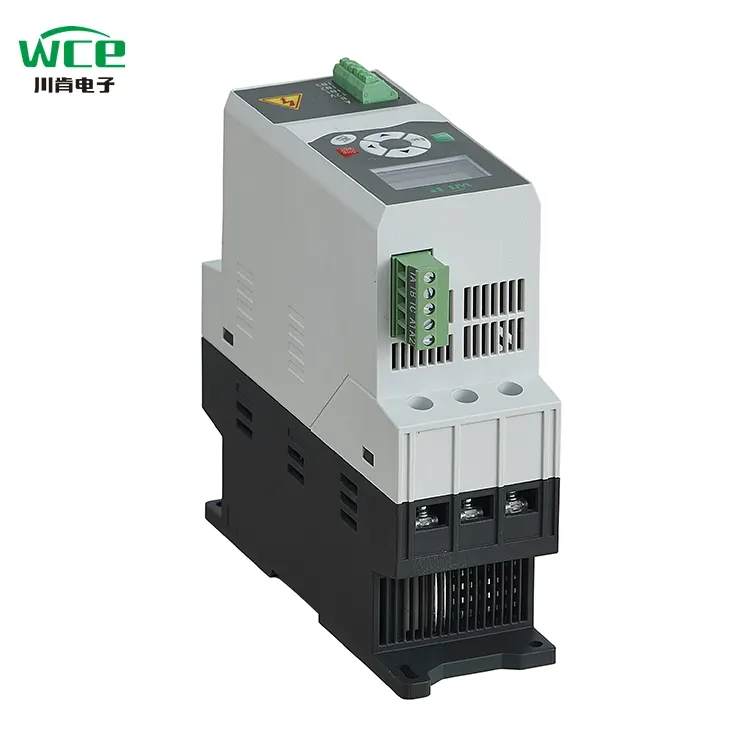

Indbygget bypass blød starter til fan 11 kW 15 hk

INtelligent interaktion og praktisk drift: Den bløde starter med 360 serier er udstyret med en LCD Liquid Crystal Display -skærm. Grænsefladedesignet er enkelt og intuitivt, og driftsoplevelsen er glat og praktisk. Systemet er udstyret med displayfunktioner på både kinesisk og engelsk, og understøtter tilpasning af specifikke nationale sprog, der fuldt ud opfylder brugernes behov i forskellige regioner.

Multikommunikation og fjern intelligent kontrol: Det er udstyret med standard Modbus 485 -kommunikationsfunktionen og understøtter også tilpassede kommunikationsmetoder såsom Siemens Profibus -protokol og mobiltelefon -app, hjælper brugerne med at opnå effektiv fjernbugging og præcis kontrol og bryde de rumlige begrænsninger.

Fremragende ydelse og langvarig holdbarhed: Udstyret med en splinterny brugerdefineret DC-kontaktor sammenlignet med almindelige AC-kontaktorer, forbedres dens ydelse med 3 gange, varme reduceres med 2,6 gange, sikkerhed forbedres med 25%, energibesparende effektivitet når 20%, og tjenestelivet overstiger 100.000 gange, hvilket giver pålidelig garanti for den stable drift af udstyret.

Effektiv varmeafledning og stabil drift: Udstyret med en 24V højhastigheds-DC-ventilator og en innovativ 360 ° all-round varmeafledningsdesign giver det stærk vindkraft, hvilket sikrer, at udstyret opretholder en god varmeafledningstilstand og stabil ydelse under hele driften.

Dybt samarbejde og kvalitetsopgradering: Vi har nået et dybt samarbejde med Hubei Taiji, et indenlandsk børsnoteret selskab, og vedtog tilpassede moduler og tyristorer, som er forskellige fra de almindelige moduler på markedet. Dette forbedrer belastningskapaciteten markant og lægger et solidt fundament for effektiv drift af udstyret.

Strømlinet design, omkostningsbesparelser:Ingen grund til at installere eksterne bypass -kontaktorer, effektivt spare installationsrummet, reducere kabelomkostningerne, forenkle installationsprocessen og gøre installationen mere praktisk og hurtigere.

Humaniseret design, bekymringsfri installation: Den vedtager en pressetypekontrolterminalstik, som er enkel og praktisk at installere og betjene. Tryk bare på terminalen for at fuldføre ledningerne, og slip den derefter for at fastgøre ledningen, hvilket forbedrer installationseffektiviteten i høj grad.

Simuleringstest, pålidelig verifikation: Det er udstyret med operationssimuleringsfunktion. Selv når hovedkredsløbet for den bløde starter ikke er forbundet med strømforsyningsspændingen, kan det simulere start-, kørsel og stopproces for motoren, hvilket hurtigt bekræfter, om den arbejdstilstand for den bløde starters egne komponenter er normal.

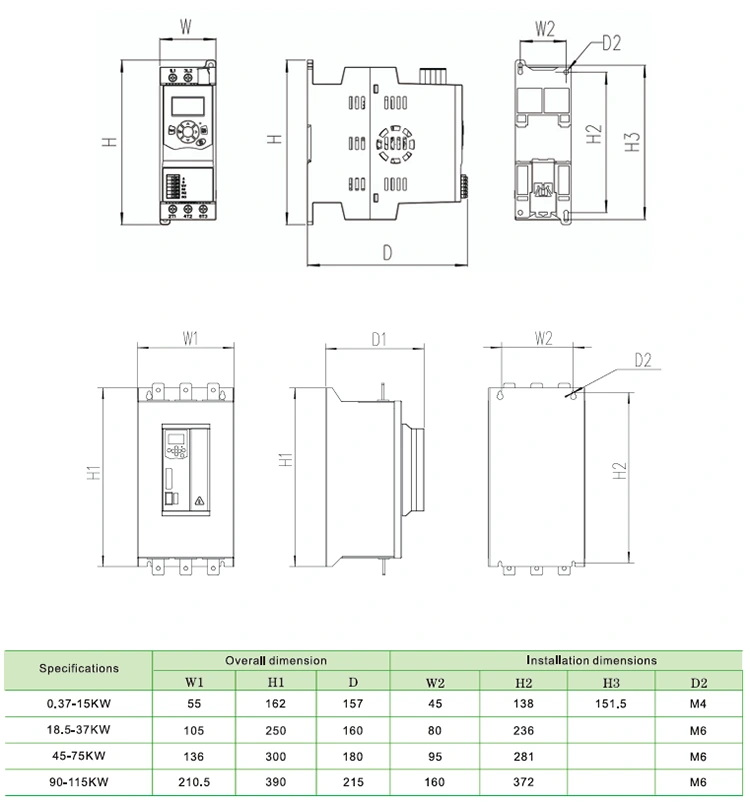

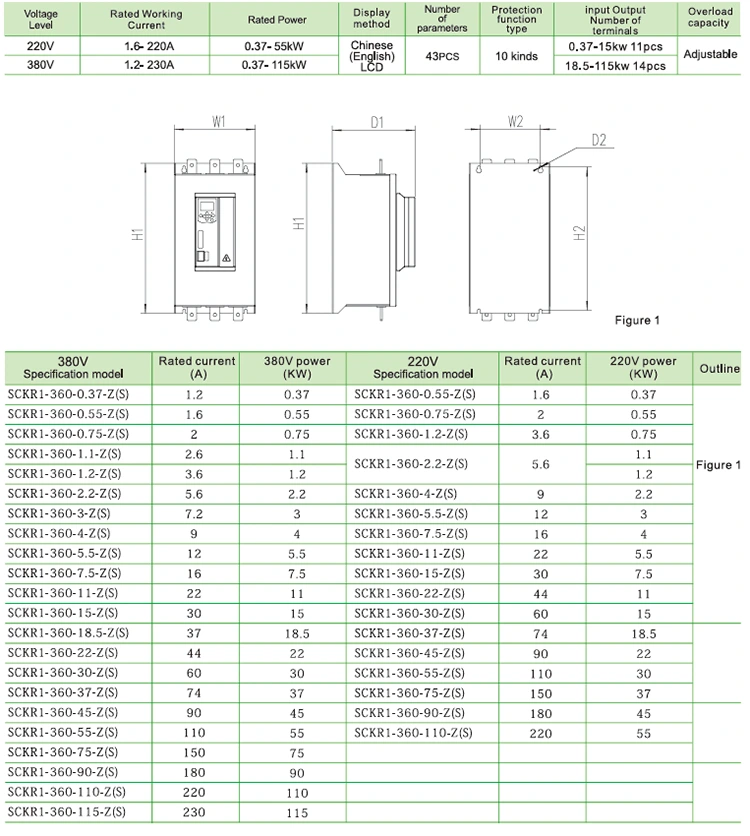

Produktparameter (specifikation)

Produktfunktion

1. Kommunikationsfunktion

Leveres med Modbus RTU -kommunikation, Profibus og Profinet -kommunikation kan tilføjes ved at tilføje ekspansionskort.

2, kan være eksternt tastatur +4 linjer LCD -skærm

Tastaturet kan hurtigt indsættes og fjernes for at imødekomme behovene ved fjernbetjening.

3, mere omfattende motorisk beskyttelsesfunktion

Overspændingsbeskyttelse, underspændingsbeskyttelse, overstrømsbeskyttelse, overbelastningsbeskyttelse, underbelastningsbeskyttelse, fasetabsbeskyttelse, bypass-fejl, tyristorfejl, trefaset strøm ubalance, overophedningsbeskyttelse osv.

4, bred strømforsyningsspændingsområde

Mød hovedforsyningsindgangsspændingen på 220-380V generelle formål.

5. Pluggable terminaler

Et sæt kommunikationsterminaler, fire grupper af digitale inputterminaler, et sæt analoge output, to sæt programmerbare relæer

◆ Tre-fase strømforsyning: AC220V, AC380V ± 10%

◆ Bedømt strøm: 1.2A-230A,

◆ Anvendelig motor: Generel egern Cage Type AC Asynchronous Motor

◆ Starttilstand: Spændingsrampe, nuværende rampe, drejningsmoment

◆ Parkeringstilstand: Blødt stop, gratis stop ， bremsestop, adaptivt stop.

◆ Logisk input: Impedans 1,8 kΩ, Power +24V

◆ Startfrekvens: Det anbefales at starte ikke mere end 10 gange i timen

◆ Beskyttelsesniveau: IP20

◆ Køletilstand: luftkøling

◆ Installationstilstand: Væg hængende

◆ Miljøforhold: Højden overstiger 2000 meter, kapaciteten skal reduceres i overensstemmelse hermed, og omgivelsestemperaturen er mellem -10 og +40 ° C

Den tilsvarende fugtighed overstiger ikke 95%(20 ℃ ± 5 ℃), ingen brandfarlig, eksplosiv, ætsende gas, ingen ledende støv, indendørs installation, god ventilation, vibrationer mindre end 0,5 g

Produktapplikation

Produktet kan bruges i lejligheder som fans, vandpumper, kunstvanding af landbrugsjord og vandret transporttransport.

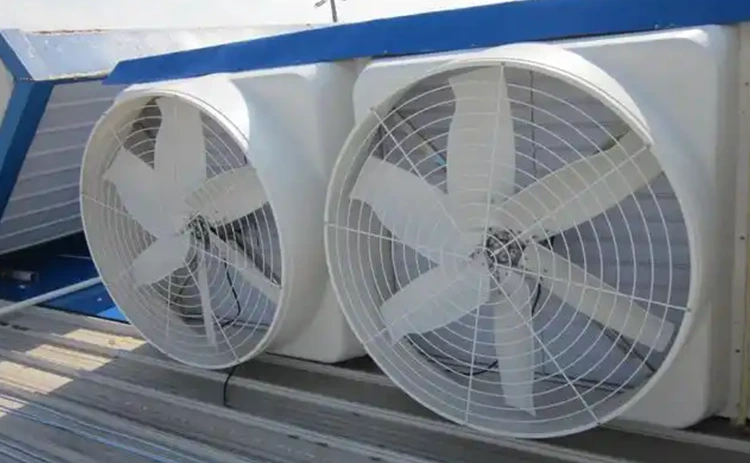

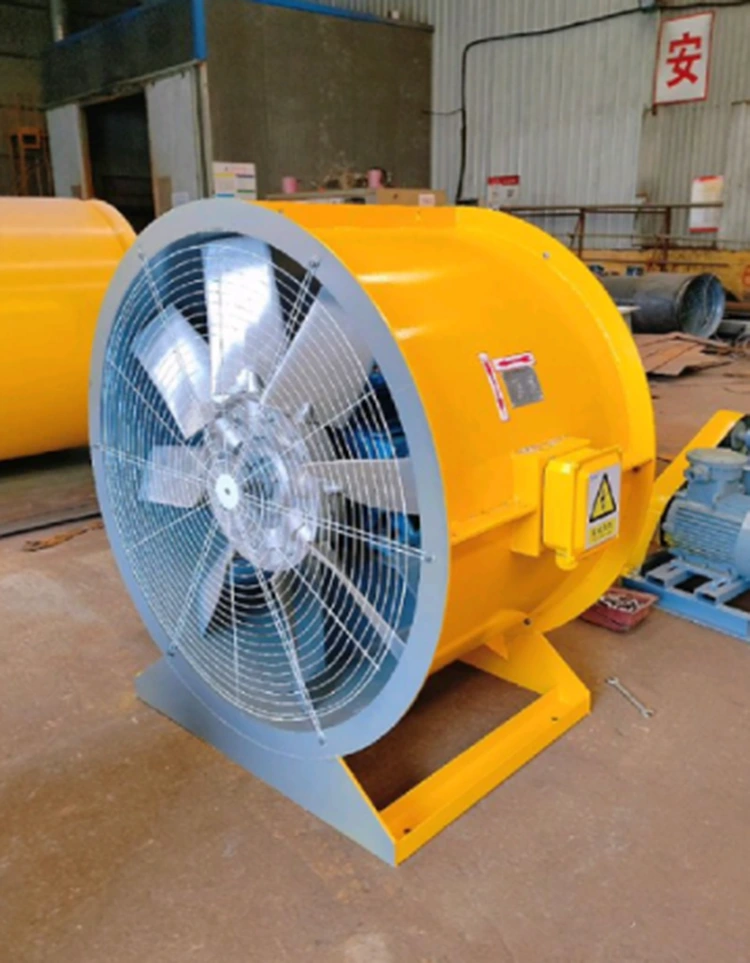

Fans

Den bløde starter reducerer ikke kun den friktion og inerti af blæseren på grund af den store inerti af bladet og rotoren, men undgår også skaden på ventilatoren, bæltet, klingen og andre dele på grund af overdreven øjeblikkelig drejningsmoment. WCEs SCKR1-360-serie bløde startere, med deres høje kompatibilitet og energibesparende algoritmer, kan dække forskellige behov fra små fans til store industrielle fans, hvilket hjælper virksomheder med at opnå grøn og effektiv produktion. Anvendelsen af ​​den bløde starter på fanen løser effektivt problemerne med høj startstrøm og mekanisk chok, især for det scenarie, der ikke kræver hastighedsregulering, men har brug for blid start og stop. Rimelig valg og parameterindstillinger er nøglen, hvilket kan forbedre systemets pålidelighed og økonomi markant.

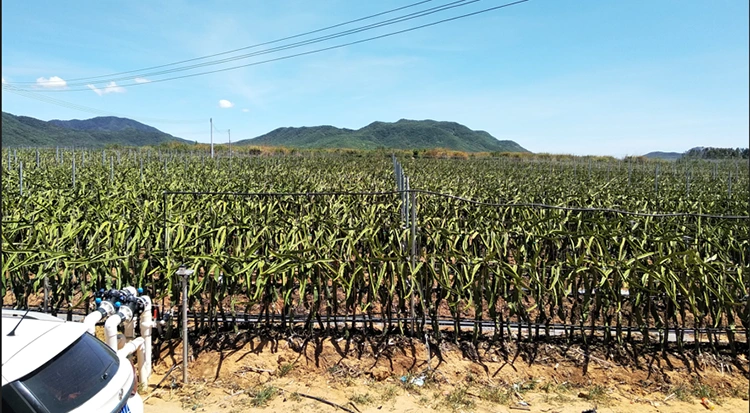

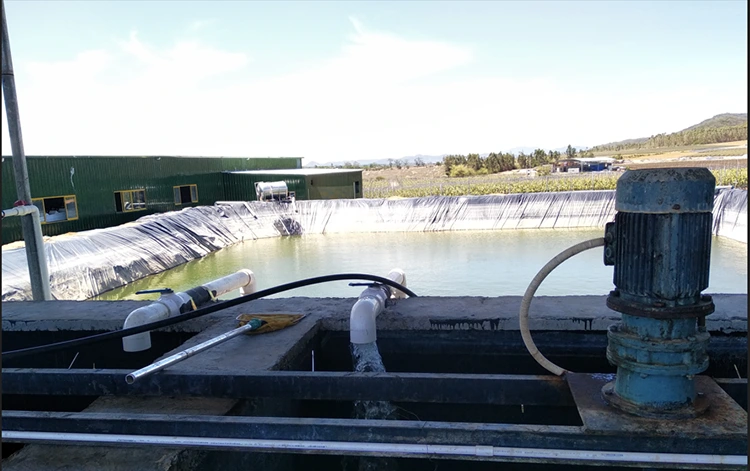

Feltvanding

Sammenlignet med frekvensomformere koster bløde startere mindre og er egnede til kunstvandingsscenarier uden hastighedsregulering. I feltvandingssystemet virker den bløde starter hovedsageligt på den trefasede asynkronmotor, der driver vandpumpen, og vedtager spændingshældningsstart eller strømbegrænset starttilstand, så motorhastigheden gradvist øges fra nul til den nominelle hastighed og undgår den øjeblikkelige høje strøm genereret af den traditionelle direkte start. Når du lukkes, hæmmer valgfri blød stopfunktion ved lineær reduktion af spænding for forsigtigt at reducere pumpehastigheden forsigtigt vandhammereffekten. Den bløde starter løser effektivt problemerne med høj strømpåvirkning, mekanisk stresskoncentration og vandhammereffekt af pumpemotoren gennem fleksibel start-stop-kontrol og flere beskyttelsesmekanismer i feltvandingssystemet og forbedrer systemets pålidelighed og økonomi markant.

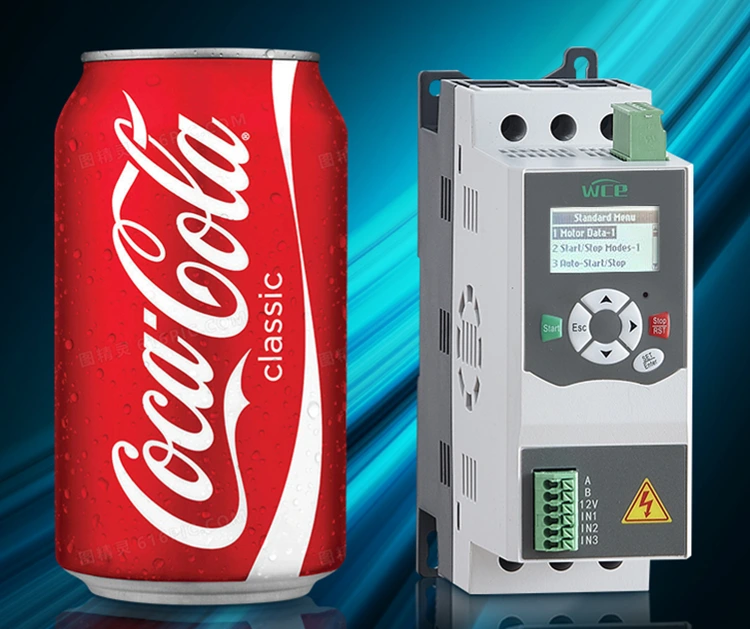

Med en mindre størrelse og volumen kan det direkte erstatte star-delta-kontaktorer, gemme materialer og rum.

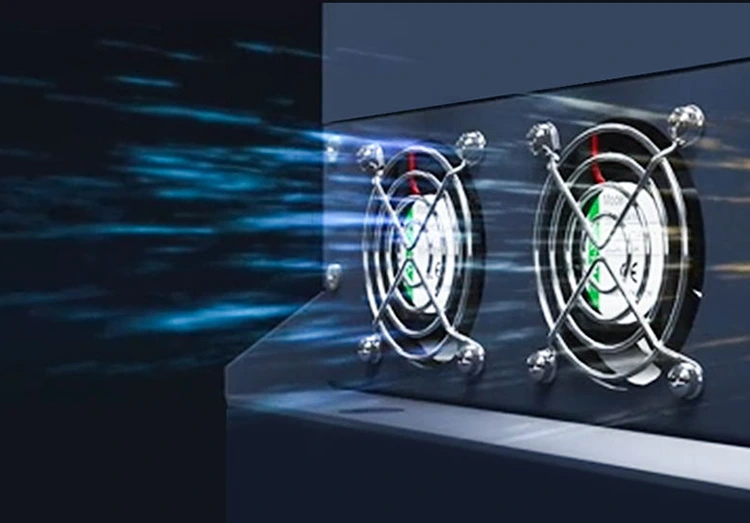

Thyristor med en intern bypass -blød starter fungerer kun under opstart og skifter til kontaktoren under drift, så den genererer mindre varme. Vi installerede dog stadig en ventilator for at afkøle kontaktoren. Installer en ventilator for at køle den ned. All18,5 kW og over360 serie bløde startere er udstyret med 24V højhastigheds-DC-fans, hvilket giver 360 ° all-round varmeafledning og stærkere vindkraft. Det reducerer ikke kun uventede nedlukninger forårsaget af overophedning, men udvider også markant levetid for den bløde starter.

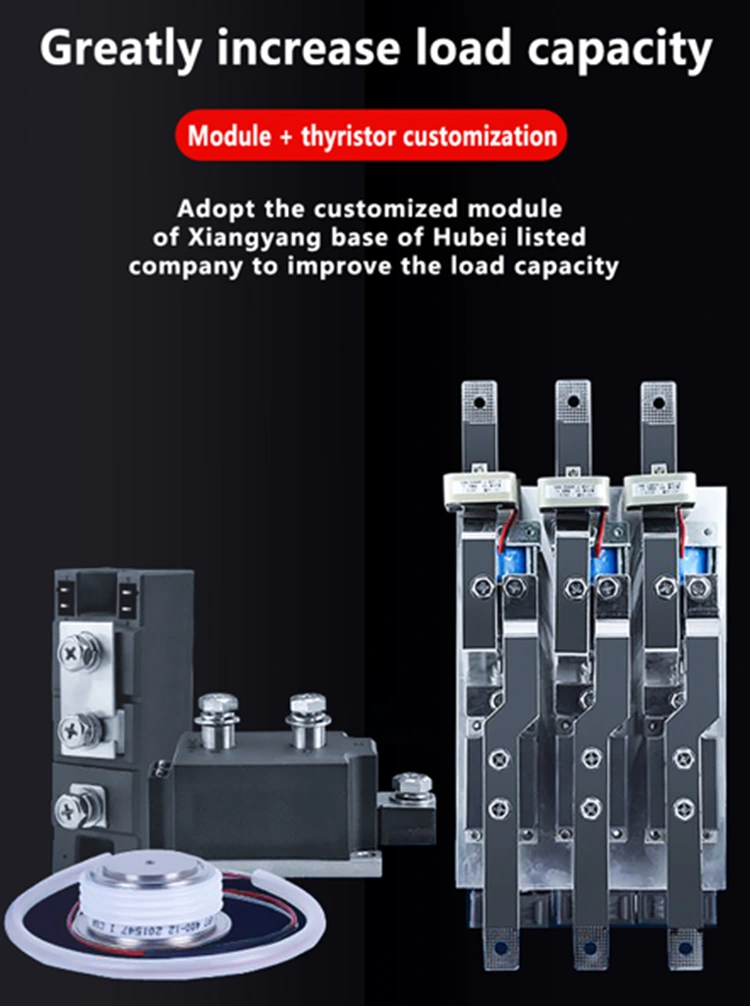

Vi har et dybt samarbejde med Hubei Taiji, et indenlandsk børsnoteret selskab, og bruger tilpassede moduler og tyristorer, forskellige fra de generiske moduler, der leveres på markedet, for at forbedre belastningskapaciteten. Vores DC -kontaktorer er også specielt tilpassede, alle med sølvkontakter. Kontaktoverfladen på kontakterne er større og kan opnå næsten 100.000 engagementstider, hvilket øger levetiden markant.

Hovedformålet med den bløde startbestyrelsesbørstens maling (normalt tre anti-maling, isolerende maling eller fugtbesættet belægning) er at beskytte stabiliteten og levetiden for kredsløbskortet i et komplekst arbejdsmiljø, for at sikre, at kredsløbets levetid er længere, vi bruger alle kredsløbsudviklingen, og det er meget lavt, og alt sammen bruger maskinens spray tre ommaling, fugtighedsopgaver og -støvsoffer, dustraf, dustrap, Dustproof, Dustproof, Sandsynlighed Anti-short kredsløb. Øget holdbarhed og sikkerhed.

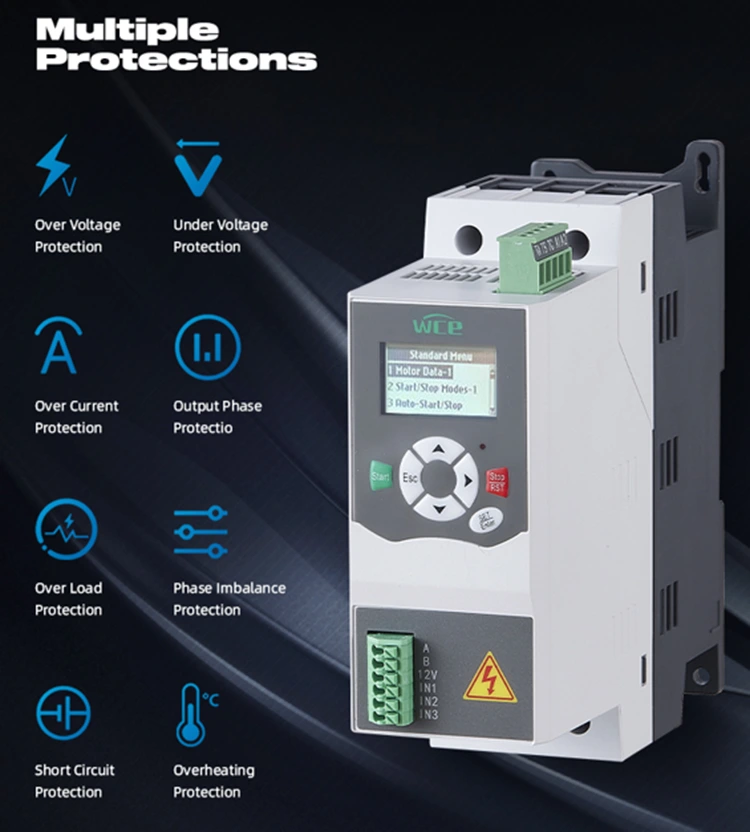

Flere beskyttelsesfunktioner: Underspændingsbeskyttelse, overspændingsbeskyttelse, overstrømsbeskyttelse, overbelastningsbeskyttelse, beskyttelse af fasetab, trefaset ubalancebeskyttelse osv.

High-Definition LCD fire-linjedisplay, let at betjene. Det leveres med flere nationale sprogskærme og kan tilpasses, når det er nødvendigt.

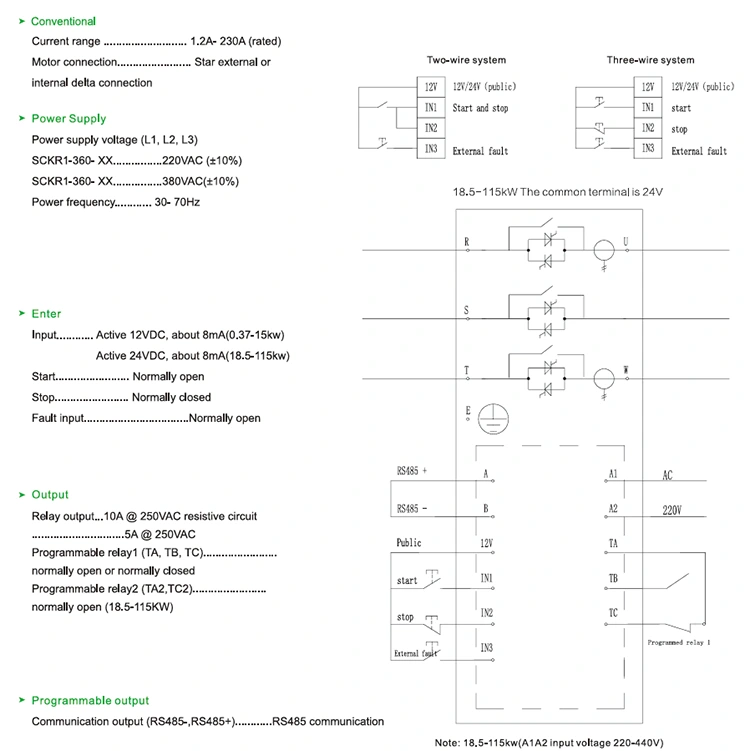

Bløde starter ledningsdiagram.
