Et 75 kW inverter variabel frekvensdrev (VFD)giver justerbar hastighedskontrol til kompatible AC-motorer i industrielle systemer. Men at vælge det rigtige drev kræver mere end at matche den nominelle effekt. Købere skal overveje motorens mærkestrøm, forsyningsspænding, overbelastningskrav, belastningskarakteristika, driftshastighed, omgivende forhold og kontrolfunktioner. Denne guide forklarer, hvordan en 75kW VFD fungerer, hvor den kan bruges, hvilke specifikationer der fortjener opmærksomhed, og hvordan man undgår almindelige valg- og installationsproblemer. Den tilbyder også en praktisk indkøbstjekliste for ingeniører, udstyrsproducenter, systemintegratorer og industrielle distributører, der arbejder med Zhejiang Chuanken Electric Co., Ltd.
Industrielle motorer driver pumper, ventilatorer, kompressorer, transportører, blandere og mange andre typer maskiner. I applikationer, hvor den påkrævede hastighed ændres med produktionsbehovet, kan det at køre en motor kontinuerligt ved fuld hastighed skabe unødvendigt energiforbrug, mekanisk stress eller procesustabilitet.

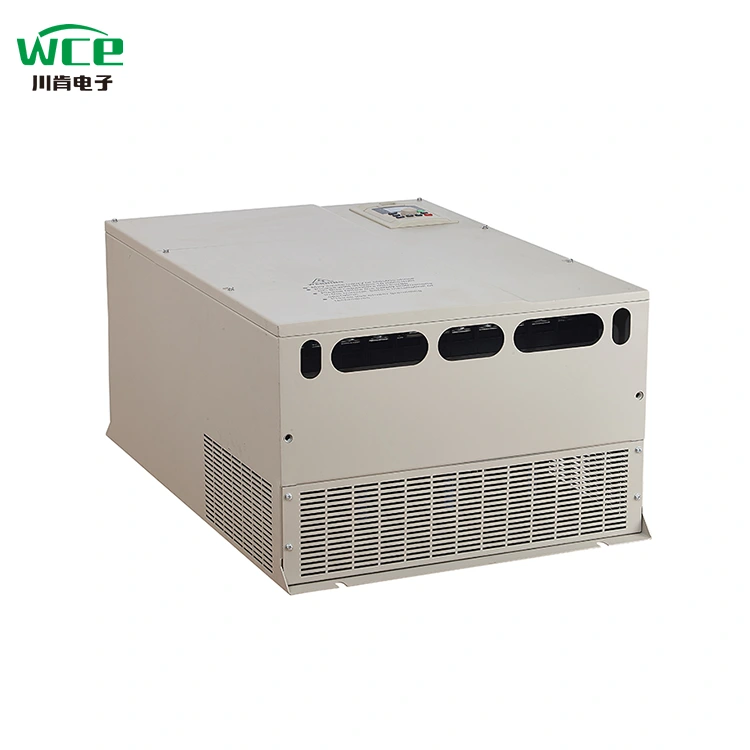

A 75kW inverter variabel frekvens frekvensomformer VFDer en elektronisk motorstyring designet til at regulere hastigheden og driften af en kompatibel AC-motor ved at justere udgangsfrekvensen og spændingen i henhold til den valgte kontrolmetode. 75 kW betegnelsen repræsenterer en nominel effektklasse, men den anvendelige motorværdi afhænger af drevets specifikke strømmærke, spændingsklasse, driftsværdi og installationsforhold.
For udstyrsproducenter og industrielle købere kan en korrekt valgt VFD understøtte jævnere acceleration, kontrolleret deceleration, forbedret procesjustering og mere fleksibel motordrift. Den kan også levere motorbeskyttelsesfunktioner og overvågningsmuligheder, afhængigt af modellen.
Ikke desto mindre er ikke hvert 75kW-drev egnet til hver 75kW-motor. To drev med samme nominelle effekt kan være forskellige i overbelastningskapacitet, inputkonfiguration, kontrolydelse, miljøbeskyttelse og kommunikationsgrænseflader.
Et typisk AC-drev med variabel frekvens konverterer indgående AC-strøm til DC gennem en ensretter og DC-link, og bruger derefter elektroniske switch-enheder til at producere en AC-udgang med justerbar frekvens. Styresystemet regulerer ydelsen i henhold til den valgte driftsform og motorkrav.
For en AC-induktionsmotor er synkron hastighed relateret til forsyningsfrekvensen og antallet af motorpoler. Reduktion af frekvensen sænker generelt motorhastigheden, mens en forøgelse øger hastigheden inden for motorens og drevets tilladte driftsområde. Den faktiske induktionsmotorhastighed afhænger også af belastning og slip.
Mange drev bruger volt-per-hertz (V/f) kontrol til ligetil hastighedsjustering. Sensorløs vektorstyring kan give forbedret momentkontrol i applikationer, der kræver mere krævende hastighed eller belastningsydelse. De tilgængelige funktioner afhænger af den specifikke VFD-model og motorkonfiguration.
Justerbare accelerations- og decelerationsramper hjælper med at kontrollere, hvor hurtigt en motor starter og stopper. Passende rampeindstillinger kan reducere pludselig mekanisk belastning og understøtte en mere stabil produktion. Belastninger med høj inerti eller krav til hurtig standsning kan kræve yderligere bremseudstyr.
Afhængigt af modellen kan en VFD overvåge strøm, spænding, temperatur, driftsfrekvens og fejltilstande. Elektronisk motoroverbelastningsbeskyttelse og fejldiagnostik kan hjælpe vedligeholdelsesteams, men drevet skal konfigureres korrekt og bruges med enhver påkrævet ekstern beskyttelse.
En 75kW VFD kan være egnet til mellemstore til store industrielle motorapplikationer, når dens elektriske klassifikationer og kontrolmuligheder matcher udstyret. Typiske anvendelser omfatter følgende.
Variabel hastighedskontrol kan hjælpe med at regulere flow eller tryk i pumpesystemer. Med en passende styringsstrategi kan den reducere drosseltab, understøtte trykstabilitet og hjælpe med at håndtere skiftende efterspørgsel. Pumpens egenskaber og minimumsflowkrav skal stadig overholdes.
Ventilatorhastigheden kan justeres for at opfylde kravene til ventilation, køling eller procesluftstrøm. For mange centrifugalventilatorsystemer kan reduktion af hastigheden sænke effektbehovet væsentligt, forudsat at driftspunktet og proceskravene tillader det.
Transportører kræver ofte kontrolleret acceleration og stabil hastighed under skiftende belastninger. Drevet bør vælges i henhold til startmoment, belastningsinerti, stopkrav og muligheden for hyppige starter eller overbelastninger.
Blandere, produktionsudstyr og andre industrielle maskiner kan have brug for justerbar hastighed for at rumme forskellige materialer eller forarbejdningsstadier. En passende VFD kan forbedre betjeningsfleksibiliteten, selvom momentprofilen og proceskravene skal være retningsgivende for kontrolstrategien.
| Anvendelse | Typisk kontrolmål | Vigtig udvælgelsesfaktor |
|---|---|---|
| Centrifugalpumpe | Flow- eller trykjustering | Variabelt drejningsmoment, PID-styring, minimum flow |
| Industriel ventilator | Luftstrøm og ventilationskontrol | Driftsområde, køling, energioptimering |
| Transportør | Kontrolleret start og stabil transport | Startmoment og overbelastningskapacitet |
| Blander | Justerbar proceshastighed | Momentbehov og skiftende belastningsforhold |
| Kompressor | Kapacitetsjustering hvor det er tilladt | Kompressorkompatibilitet og startkrav |
Disse er generelle anvendelseseksempler snarere end garanterede kompatibilitetskrav. Udstyrsproducentens krav og de faktiske driftsforhold bør afgøre det endelige valg.
Den rigtige specifikation forhindrer kostbare uoverensstemmelser, uventede ture og undgåelige idriftsættelsesforsinkelser. Inden du anmoder om et tilbud, skal du gennemgå følgende tekniske faktorer.
Start med motorens typeskilt, og identificer dens nominelle effekt og fuld belastningsstrøm. VFD'ens kontinuerlige udgangsstrøm skal opfylde eller overstige den strøm, der kræves af motoren under de tilsigtede driftsforhold. Strømkapacitet er især vigtig, når motoren arbejder under højt drejningsmoment eller hyppig overbelastning.
Bekræft den tilgængelige forsyningsspænding, frekvens og fasekonfiguration. Drevets indgangsværdi skal passe til strømforsyningen, mens dens output skal være kompatibel med motoren. En rating på 75 kW alene fastslår ikke, om en bestemt model er egnet til et 380V, 400V, 415V eller et andet forsyningssystem.
Kravene til overbelastning varierer efter applikation og model. Centrifugalpumper og ventilatorer bruger ofte variabelt drejningsmoment, mens belastede transportører og nogle kompressorer kan kræve større overbelastningsevne. Kontroller producentens specificerede overbelastningsprocent, varighed, driftsklassificering og eventuelle tilknyttede reduktionsbetingelser.
Bestem, om V/f-styring er tilstrækkelig, eller om sensorløs vektorstyring er nødvendig. Overvej startmoment, ydeevne ved lav hastighed, hastighedsregulering, og om feedback fra en encoder eller processensor er påkrævet.
Omgivelsestemperatur, støv, fugt, højde, ventilation og beskyttelse af kabinettet kan påvirke drevets ydeevne. Hvis VFD'en skal installeres i et varmt elektrisk skab eller et støvet industriområde, skal du kontrollere kølekrav, tilladte miljøforhold og eventuel nødvendig derating.
Tjek, om applikationen kræver digitale og analoge indgange, relæudgange, PID-styring, fejllogning eller kommunikation med en PLC eller overvågningssystem. Protokolunderstøttelse og tilgængelige terminaler varierer efter produktserie.
Forskellige maskiner stiller forskellige krav til en motor. Forståelse af belastningsprofilen hjælper med at bestemme den nødvendige strømstyrke, kontroltilstand og bremsekonfiguration.
Centrifugalpumper, ventilatorer og mange blæsere er almindelige applikationer med variabelt drejningsmoment. Deres drejningsmomentkrav falder generelt, når hastigheden falder. Et korrekt konfigureret drev kan derfor hjælpe med at reducere energiforbruget, når systemet bruger betydelig tid på reduceret hastighed.
Transportører, visse fortrængningspumper og nogle blandere kan kræve et betydeligt drejningsmoment selv ved lav hastighed. Disse applikationer har ofte brug for et drev med en passende belastningsevne og tilstrækkelig overbelastningsevne. Motorkøling ved lave hastigheder skal også evalueres.
Stort roterende udstyr kan generere regenerativ energi ved deceleration. Belastninger, der driver motoren frem for at blive drevet af den, kan også kræve særlig håndtering. Afhængigt af applikationen kan en bremsemodstand, bremseenhed eller regenerativ løsning være nødvendig.
Når pligten er usikker, oplys leverandøren om belastningstype, startfrekvens, påkrævet accelerationstid, stoptid, hastighedsområde og forventede overbelastningsforhold. Disse oplysninger er mere nyttige end blot at bede om en 75kW model.
Energibesparelser er en almindelig grund til at installere en VFD, men resultaterne afhænger af maskinen, kontrolstrategien, driftsplanen og systemdesignet. Et drev reducerer ikke automatisk energiforbruget i enhver applikation.
I mange centrifugalpumpe- og ventilatorsystemer kan den krævede effekt falde betydeligt, når hastigheden reduceres. Dette kan skabe besparelser, når efterspørgslen varierer i løbet af dagen. Det faktiske resultat afhænger dog af systemkurven, statisk tryk, procesbegrænsninger og motorens driftseffektivitet.
Evaluer motoreffektivitet, drivtab, transmissionstab, proceskrav og den eksisterende kontrolmetode sammen. Et dårligt valgt hastighedsområde eller en uhensigtsmæssig kontrolstrategi kan begrænse den forventede fordel.
Registrer driftstimer, målt effektbehov, belastningsvariationer, el-tariffer og vedligeholdelsesomkostninger. Sammenlign det nuværende system med det foreslåede VFD-kontrollerede system ved at bruge realistiske antagelser i stedet for at stole på en universel besparelsesprocent.
| Omkostningsfaktor | Oplysninger at indsamle | Hvorfor det betyder noget |
|---|---|---|
| Energiforbrug | Målt kW og årlige driftstimer | Estimerer potentielle elbesparelser |
| Installation | Kabinet, ledninger, filtre og idriftsættelse | Definerer den oprindelige projektomkostning |
| Opretholdelse | Krav til inspektion, køling og service | Understøtter planlægning af livscyklusomkostninger |
| Proces ydeevne | Flow, tryk, hastighed og produktionsdata | Kontrollerer om kontrolløsningen opfylder driftsbehov |
Korrekt installation er afgørende for sikker drift og pålidelig ydeevne. Kvalificeret elektrisk personale bør følge drevproducentens instruktioner, gældende elektriske koder og maskinens sikkerhedskrav.
Bekræft indgående spænding, fase, frekvens, jordforbindelse og opstrøms beskyttelsesenheder. Bekræft, at det valgte drev er kompatibelt med forsyningssystemet og installationsbetingelserne.
Sørg for de nødvendige afstande, ventilation og varmeafledning. Adskil strømledninger fra følsomme styreledninger, hvor det er relevant, og følg producentens vejledning for kabelføring og elektromagnetisk kompatibilitet.
Konfigurer motorens nominelle spænding, strøm, frekvens, hastighed og andre nødvendige typeskiltdata. Anvend de relevante motorbeskyttelsesindstillinger og kontroltilstand i henhold til producentens anvisninger.
Kontroller rotationsretning, acceleration, deceleration, driftshastighed, belastningsrespons og fejlhåndtering. Test hele kontrolsekvensen, før maskinen frigives til normal produktion.
Gem parameterindstillinger, ledningsoplysninger, idriftsættelsesregistreringer og relevant alarmhistorik. Dokumentation hjælper teknikere med at gendanne den tilsigtede konfiguration og fejlfinde fremtidige problemer.
Af sikkerhedsmæssige årsager skal du isolere strømforsyningen og følge producentens afladnings- og verifikationsprocedurer, før du arbejder på et drev eller dets tilsluttede udstyr. DC-bussen kan bevare farlig spænding, efter at strømmen er blevet afbrudt.
Mange drevfejl kan spores til forkert dimensionering, dårlig køling, uegnede parameterindstillinger, ledningsproblemer eller krævende belastningsforhold. En struktureret fejlfindingsproces kan reducere nedetiden og undgå unødvendig komponentudskiftning.
Mulige årsager omfatter for stort startmomentkrav, kort accelerationstid, mekanisk binding, forkerte motordata eller uegnede kontrolindstillinger. Gennemgå fejlhistorikken og belastningsforholdene, før parametre justeres.
Tjek ventilation, skabstemperatur, køleventilatorer, kølepladerens renhed og belastning. Kontroller, om installationen overskrider de tilladte omgivende temperatur- eller højdegrænser, og om derering er påkrævet.
Hurtig deceleration eller en belastning med høj inerti kan returnere energi til drevets DC-bus. Afhængigt af applikationen og produktdesignet kan det være nødvendigt med en længere decelerationstid eller en passende bremseløsning.
Kontroller motorparameternøjagtighed, kontroltilstand, hastighedsreferencesignaler, ledningsføring og belastningsvariation. For lukkede systemer skal du inspicere den relevante feedbackenhed og kontrolindstillinger.
Gennemgå alarmkoden, forsyningsforholdene, styreledninger, netværkskonfiguration og jordforbindelse. Registrer fejlen før nulstilling af drevet, og konsulter produktmanualen eller kvalificeret teknisk support, når årsagen er uklar.
Forebyggende vedligeholdelse bør følge producentens serviceplan og omfatte passende inspektioner af ventilationsveje, elektriske forbindelser, miljøforhold og fejlregistreringer.
Industrielle købere kan reducere specifikationshuller og indkøbsforsinkelser ved at udarbejde en komplet teknisk brief, før de anmoder om tilbud.
Zhejiang Chuanken Electric Co., Ltd.fungerer som firmareference for købere, der vurderer industrielle motorstyringsprodukter. Når man diskuterer en 75kW inverter variabel frekvensomformer, bør købere angive den påtænkte anvendelse og elektriske krav, så den passende produktserie og konfiguration kan bekræftes.
For OEM-projekter, udstyrsopgraderinger og distributørindkøb giver sammenligning af leverandører med hensyn til teknisk egnethed, dokumentation, servicesupport og samlede driftsomkostninger et stærkere grundlag for købsbeslutninger end at sammenligne nominelle effektklasser alene.
En 75kW VFD styrer hastigheden og driften af en kompatibel AC-motor ved at justere dens udgangsfrekvens og spænding. Afhængigt af modellen kan den også give motorbeskyttelse, justerbar acceleration og deceleration, overvågning og industriel kontrolintegration.
Det kan være egnet, men den nominelle effekt alene er utilstrækkelig. Bekræft motorens nominelle strøm og spænding, drevets kontinuerlige udgangsstrøm, overbelastningskapacitet, driftsværdi og driftsbetingelser, før kompatibilitet bekræftes.
Potentielle anvendelser omfatter industrielle pumper, ventilatorer, blæsere, transportører, blandere og kompatible kompressorer. Egnethed afhænger af motorspecifikationer, belastningskarakteristika, påkrævet drejningsmoment og det valgte drevs muligheder.
Det kan reducere energiforbruget i passende applikationer med variabel hastighed, især hvor pumpe- eller ventilatorbehovet ændrer sig over tid. Faktiske besparelser afhænger af belastningsprofil, systemdesign, driftstimer, drevtab og kontrolstrategi.
Den nødvendige spænding afhænger af den specifikke produktmodel og det regionale strømsystem. Bekræft forsyningsspændingen, fasen og frekvensen i forhold til producentens datablad i stedet for at antage, at alle 75 kW-drev deler den samme elektriske konfiguration.
Ikke alle applikationer kræver en. En bremsemodstand eller en anden bremseløsning kan være nødvendig, når belastningen har høj inerti, kræver hurtig deceleration eller returnerer betydelig energi til drevet. Bekræft kompatibilitet og dimensionering med producenten.
Evaluer leverandørens tekniske dokumentation, produktegnethed, kvalitetsprocesser, supportevne, garantibetingelser, leveringsordninger og evne til at afklare applikationskrav. Anmod om de nøjagtige modelspecifikationer, før du afgiver en ordre.
Forbered motorens typeskiltdata, forsyningsspænding, applikationstype, overbelastningskrav, kontrolfunktioner, installationsmiljø, mængde og leveringsdestination. Disse detaljer hjælper leverandøren med at vurdere den passende drevkonfiguration.
