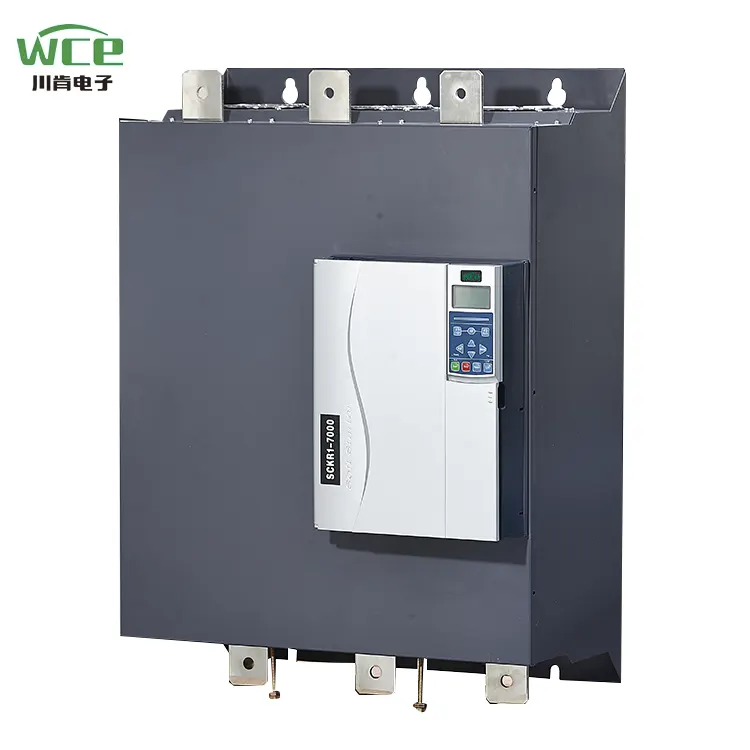

LCD -skærm indbygget bypass Soft Starter 800kW

Intelligent interaktion og praktisk drift: De 7000 -serie bløde startere er udstyret med LCD Liquid Crystal -skærme med et enkelt og intuitivt interface -design og en glat og praktisk driftsoplevelse. Systemet er udstyret med en 8-sproglig displayfunktion og understøtter tilpasning af specifikke nationale sprog, der fuldt ud opfylder brugernes behov i forskellige regioner.

Multikommunikation og fjern intelligent kontrol:Det er udstyret med standard Modbus 485 -kommunikationsfunktionen og understøtter også tilpassede kommunikationsmetoder såsom Siemens Profibus -protokol og mobiltelefon -app, hjælper brugerne med at opnå effektiv fjernbugging og præcis kontrol og bryde de rumlige begrænsninger.

Fremragende ydelse og langvarig holdbarhed: Udstyret med en splinterny brugerdefineret DC-kontaktor sammenlignet med almindelige AC-kontaktorer, forbedres dens ydelse med 3 gange, varme reduceres med 2,6 gange, sikkerhed forbedres med 25%, energibesparende effektivitet når 20%, og tjenestelivet overstiger 100.000 gange, hvilket giver pålidelig garanti for den stable drift af udstyret.

Effektiv varmeafledning og stabil drift:Udstyret med en 24V højhastigheds-DC-ventilator og en innovativ 360 ° all-round varmeafledningsdesign giver det stærk vindkraft, hvilket sikrer, at udstyret opretholder en god varmeafledningstilstand og stabil ydelse under hele driften.

Dybt samarbejde og kvalitetsopgradering: Vi har nået et dybt samarbejde med Hubei Taiji, et indenlandsk børsnoteret selskab, og vedtog tilpassede moduler og tyristorer, som er forskellige fra de almindelige moduler på markedet. Dette forbedrer belastningskapaciteten markant og lægger et solidt fundament for effektiv drift af udstyret.

Strømlinet design, omkostningsbesparelser:Ingen grund til at installere eksterne bypass -kontaktorer, effektivt spare installationsrummet, reducere kabelomkostningerne, forenkle installationsprocessen og gøre installationen mere praktisk og hurtigere.

Innovativ kontrol, let start: Sammenlignet med konventionelle bløde startere er der tilføjet en ny firkantet momentstartkontrolmetode, hvilket giver et større startmoment, opnåelse af let og glat start og tilpasning til mere komplekse arbejdsvilkår.

Real-time overvågning, sikkerhedssikring:Udstyret med en PT100 -indgangsterminal kan den overvåge motorens temperatur i realtid, straks forstå motorens driftsstatus, effektivt forhindre fejl forårsaget af unormal temperatur og sikre motorens sikre betjening.

Humaniseret design, bekymringsfri installation: Den vedtager plug-and-pull-kontrolterminalblokke, hvilket gør installation og drift enkel og praktisk. Tag bare stikket til at afslutte ledningerne for at afslutte ledningerne og derefter genindføre dem, hvilket forbedrer installationseffektiviteten i høj grad.

Simuleringstest, pålidelig verifikation: Det er udstyret med operationssimuleringsfunktion. Selv når hovedkredsløbet for den bløde starter ikke er forbundet med strømforsyningsspændingen, kan det simulere start-, kørsel og stopproces for motoren, hvilket hurtigt bekræfter, om den arbejdstilstand for den bløde starters egne komponenter er normal.

Nødstøtte og kontinuerlig drift: Der er tilføjet en nødsituationsfunktion. Selv i tilfælde af pludselig sammenbrud af en fase af tyristoren kan den bløde starter stadig opretholde normal drift, sikre kontinuerlig drift af nøgleudstyr og reducere risikoen for nedlukning.

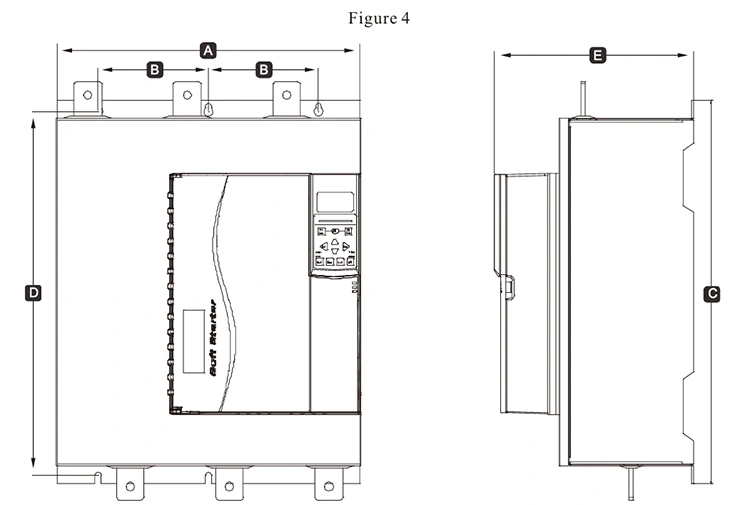

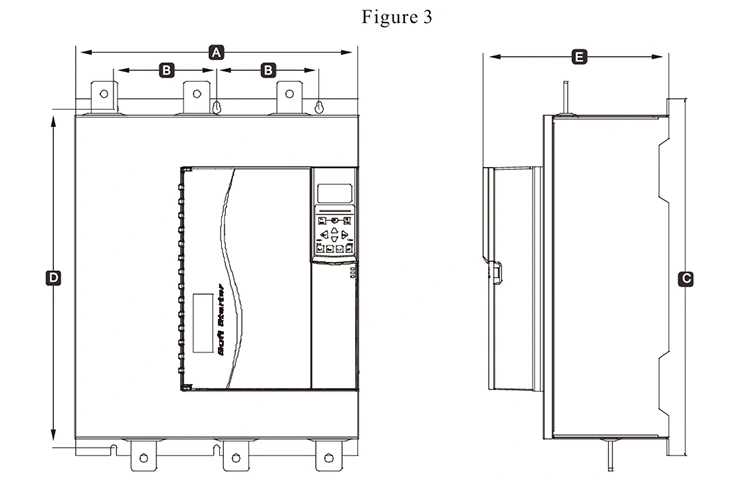

Produktparameter (specifikation)

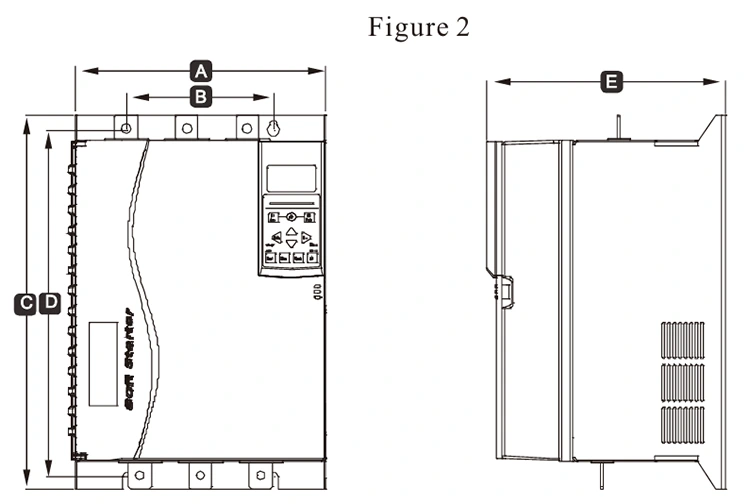

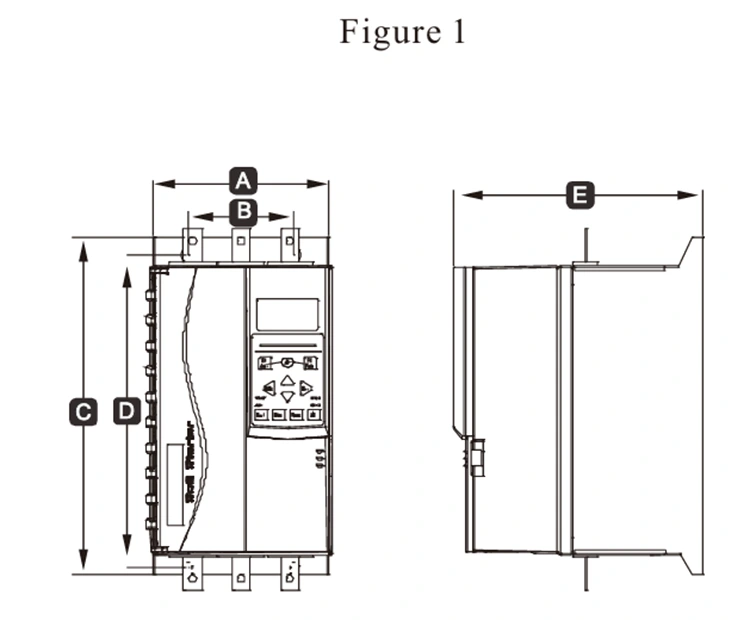

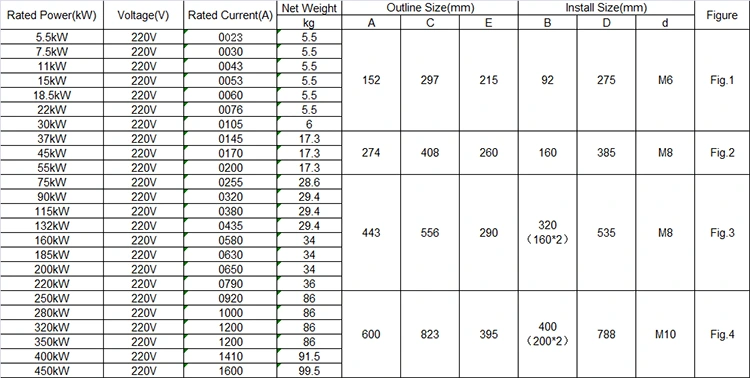

Størrelse, vægt og strøm på 220V

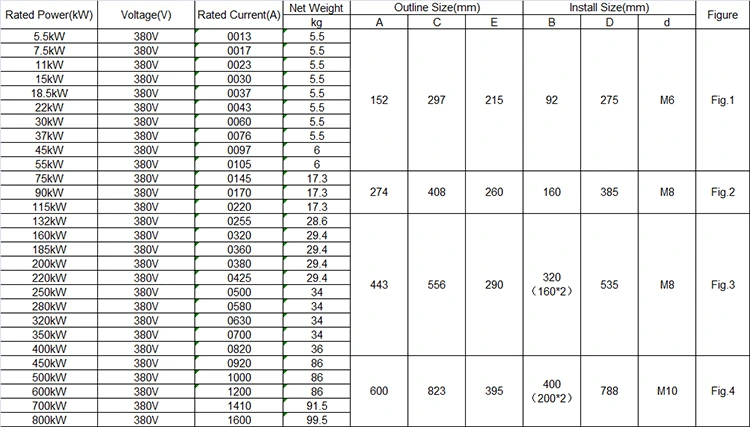

Størrelse, vægt og strøm på 380V

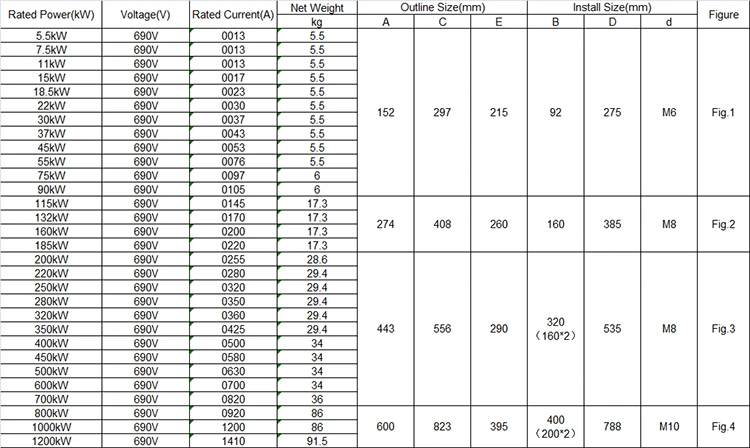

Størrelse, vægt og strøm på 690V

Produktfunktion

1. Kommunikationsfunktion

Leveres med Modbus RTU -kommunikation, Profibus og Profinet -kommunikation kan tilføjes ved at tilføje ekspansionskort.

2, kan være eksternt tastatur +4 linjer LCD -skærm

Tastaturet kan hurtigt indsættes og fjernes for at imødekomme behovene ved fjernbetjening.

3, mere omfattende motorisk beskyttelsesfunktion

Overspændingsbeskyttelse, underspændingsbeskyttelse, overstrømsbeskyttelse, overbelastningsbeskyttelse, underbelastningsbeskyttelse, fasetabsbeskyttelse, bypass-fejl, tyristorfejl, trefaset strøm ubalance, overophedningsbeskyttelse osv.

4, bred strømforsyningsspændingsområde

Mød hovedforsyningsindgangsspændingen på 220-690V generelle formål.

5. Pluggable terminaler

Et sæt kommunikationsterminaler, fem grupper af digitale inputterminaler, et sæt analoge output, tre sæt programmerbare relæer ， Motortermistorterminaler og PT100 -temperaturterminaler.

◆ Tre-fase strømforsyning: AC220V, AC380V, AC690V ± 10%

◆ Bedømt strøm: 13A-1600A,

◆ Anvendelig motor: Generel egern Cage Type AC Asynchronous Motor

◆ Starttilstand: Spændingsrampe, nuværende rampe, drejningsmoment

◆ Parkeringstilstand: Blødt stop, gratis stop ， bremsestop, adaptivt stop.

◆ Logisk input: Impedans 1,8 kΩ, Power +24V

◆ Startfrekvens: Det anbefales at starte ikke mere end 10 gange i timen

◆ Beskyttelsesniveau: IP20

◆ Køletilstand: luftkøling

◆ Installationstilstand: Væg hængende

◆ Miljøforhold: Højden overstiger 2000 meter, kapaciteten skal reduceres i overensstemmelse hermed, og omgivelsestemperaturen er mellem -10 og +40 ° C

Den tilsvarende fugtighed overstiger ikke 95%(20 ℃ ± 5 ℃), ingen brandfarlig, eksplosiv, ætsende gas, ingen ledende støv, indendørs installation, god ventilation, vibrationer mindre end 0,5 g

Produktapplikation

Produkter kan bruges i metallurgi og kemisk industri, kompressorer, kraner, kommunale tekniske lejligheder.

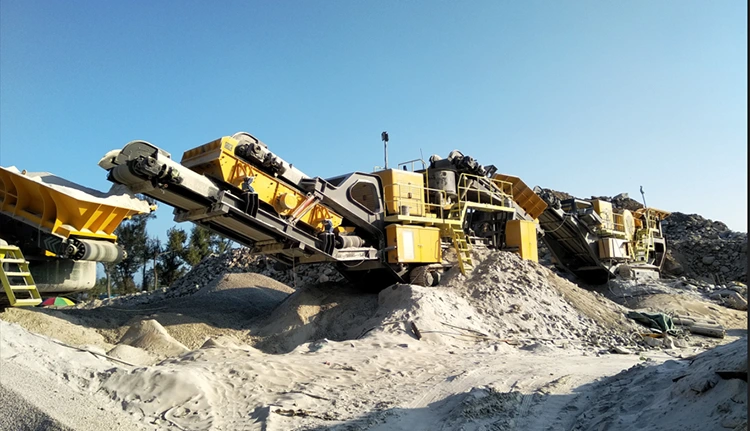

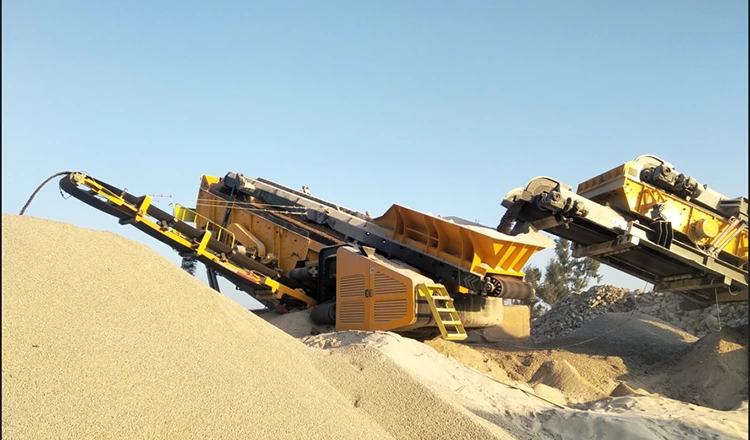

Knuser, sorter sten i forskellige størrelser.

Online blød starter bruges i vid udstrækning i knuserindustrien, den kan bruges i Impact Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher og så videre. Kan bruges på højeffekt vært, reducere startstrømmen, reducere den mekaniske påvirkning. Den bløde starter kan automatisk justere motorens udgangseffekt i henhold til den faktiske belastning af knuseren. Når knuseren er i no-load eller lysbelastningsoperation, reducerer den bløde starter spændingen og strømmen af ​​motoren, så motoren kører med en lavere effekt for at opnå formålet med energibesparelse. I henhold til statistik kan efter at have anvendt den bløde starter reduceres energiforbruget af knuseren med ca. 10%-30%.

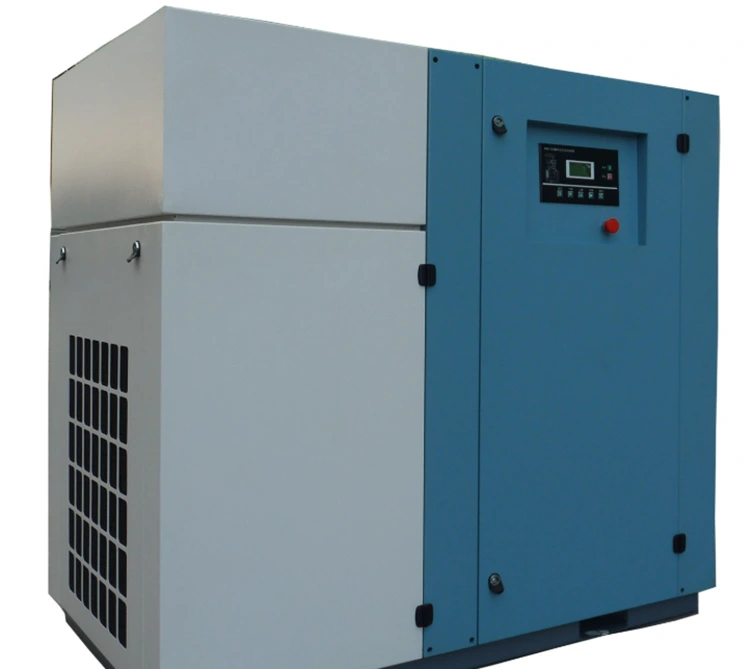

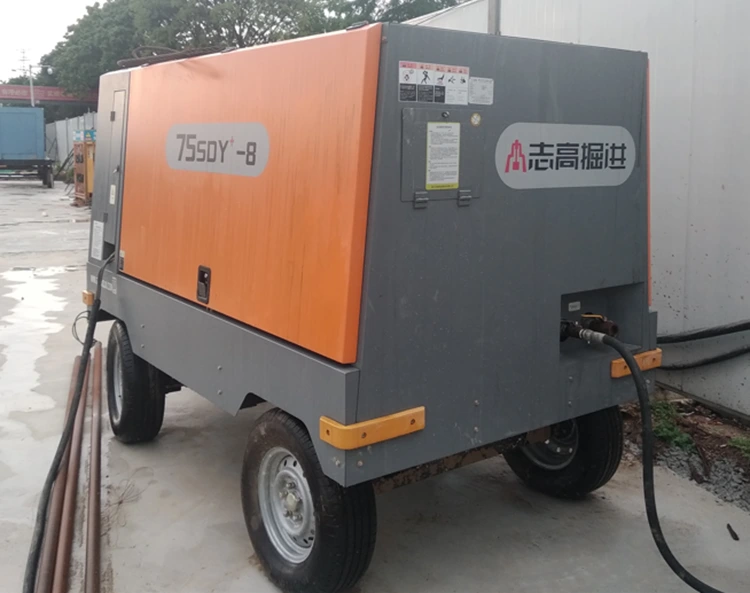

Luftkompressor

Luftkompressorens blød starter er en speciel blød starter, der er skræddersyet til forskellige luftkompressorer. Installation af en blød starter på luftkompressoren kan gøre luftforsyningstrykket stabilt, og gennem trykregulatoren kan luftkompressoren fortsætte med at arbejde under den indstillede trykværdi, trykket er stabilt og pålideligt, og trykket kan være stabløs indstilling og justerbar når som helst. Motor For at opnå blød start vil kompressorens levetid og vedligeholdelsescyklus blive meget udvidet. Luftkompressorens udstødningsvolumen styres af luftkompressorhastigheden, luftventilpladen i cylinderen åbnes ikke længere gentagne gange og lukkes, og arbejdsforholdene såsom ventilsædet og fjederen forbedres kraftigt, hvilket undgår den skarpe strømning og påvirkning af højtemperatur og højt trykgas og reducerer vedligeholdelsesarbejdsbelastningen.

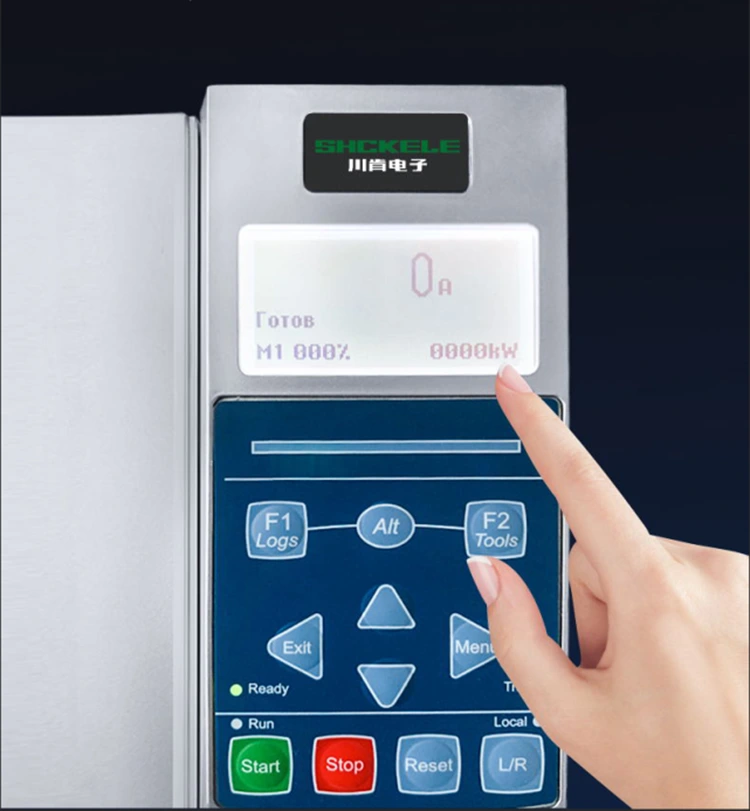

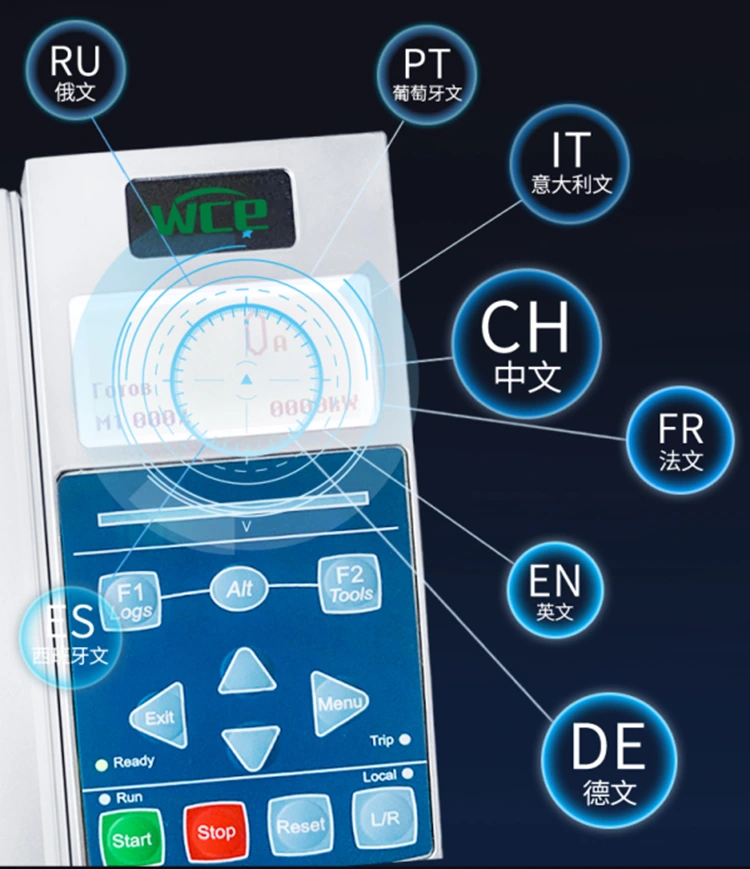

High-Definition LCD fire-linjedisplay, let at betjene. Det leveres med flere nationale sprogskærme og kan tilpasses, når det er nødvendigt. Tastaturet er plugbart og let at flytte.

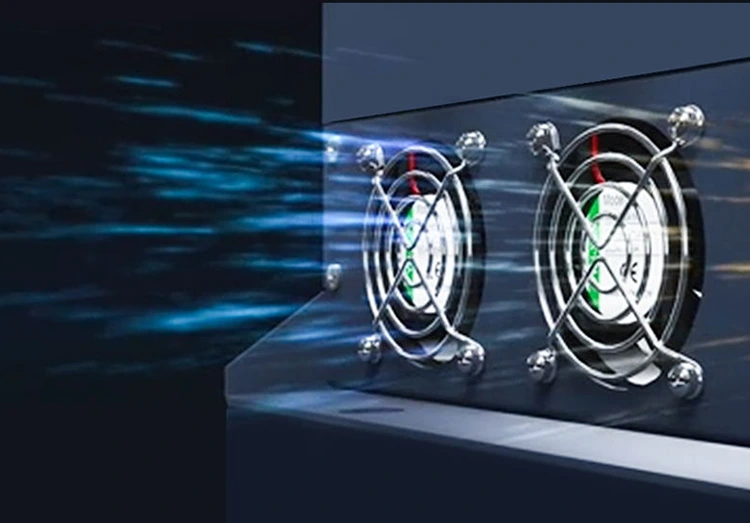

Thyristor med en intern bypass -blød starter fungerer kun under opstart og skifter til kontaktoren under drift, så den genererer mindre varme. Vi installerede dog stadig en ventilator for at afkøle kontaktoren. Installer en ventilator for at køle den ned. Alle 75 kW og over 7000 serier bløde startere er udstyret med 24V højhastigheds-DC-fans, hvilket giver 360 ° all-round varmeafledning og stærkere vindkraft. Det reducerer ikke kun uventede nedlukninger forårsaget af overophedning, men udvider også markant levetid for den bløde starter.

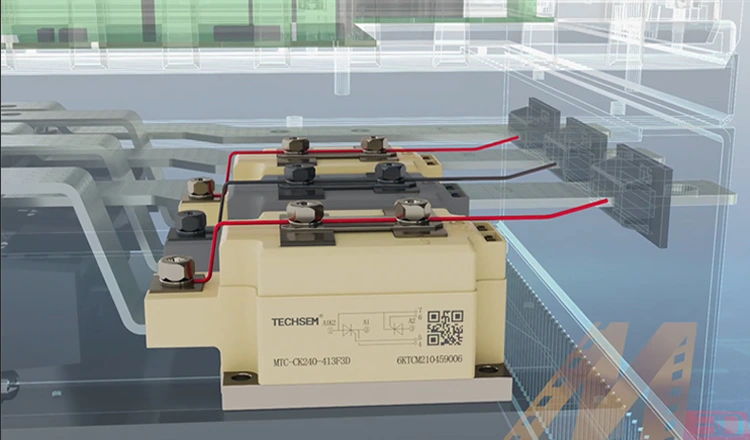

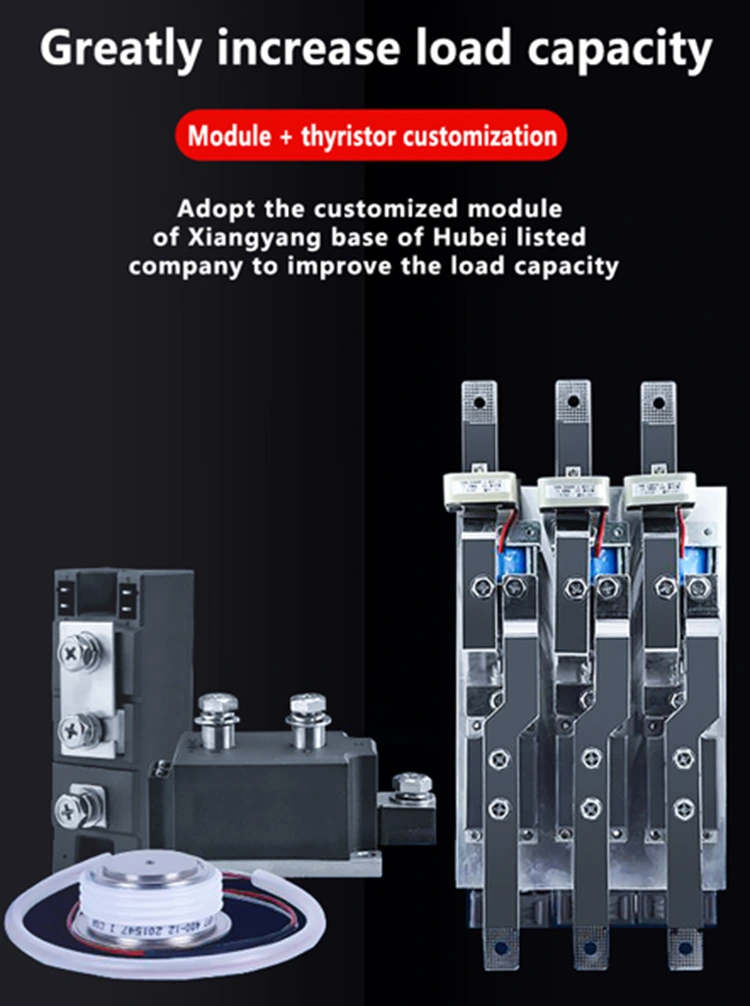

Vi har et dybt samarbejde med Hubei Taiji, et indenlandsk børsnoteret selskab, og bruger tilpassede moduler og tyristorer, forskellige fra de generiske moduler, der leveres på markedet, for at forbedre belastningskapaciteten. Vores DC -kontaktorer er også specielt tilpassede, alle med sølvkontakter. Kontaktoverfladen på kontakterne er større og kan opnå næsten 100.000 engagementstider, hvilket øger levetiden markant.

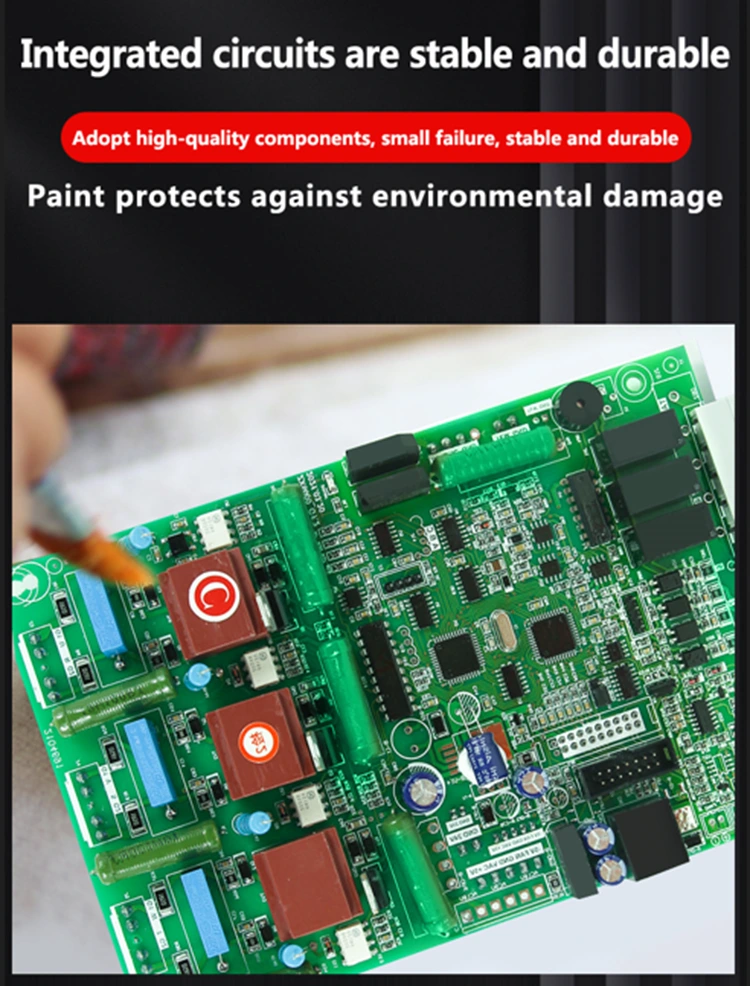

Hovedformålet med den bløde startbestyrelsesbørstens maling (normalt tre anti-maling, isolerende maling eller fugtbesættet belægning) er at beskytte stabiliteten og levetiden for kredsløbskortet i et komplekst arbejdsmiljø, for at sikre, at kredsløbets levetid er længere, vi bruger alle kredsløbsudviklingen, og det er meget lavt, og alt sammen bruger maskinens spray tre ommaling, fugtighedsopgaver og -støvsoffer, dustraf, dustrap, Dustproof, Dustproof, Sandsynlighed Anti-short kredsløb. Øget holdbarhed og sikkerhed.

Den unikke nøddriftsfunktion. Konventionelle bløde startere kan ikke operere, når en fase af tyristoren er beskadiget. Nøddriftsfunktionen i 7000 -serien gør det muligt for den bløde starter stadig at fungere i en nødsituation, når en fase af tyristoren nedbrydes, hvilket reducerer de økonomiske tab forårsaget af maskinskader og nedlukning for brugerne.

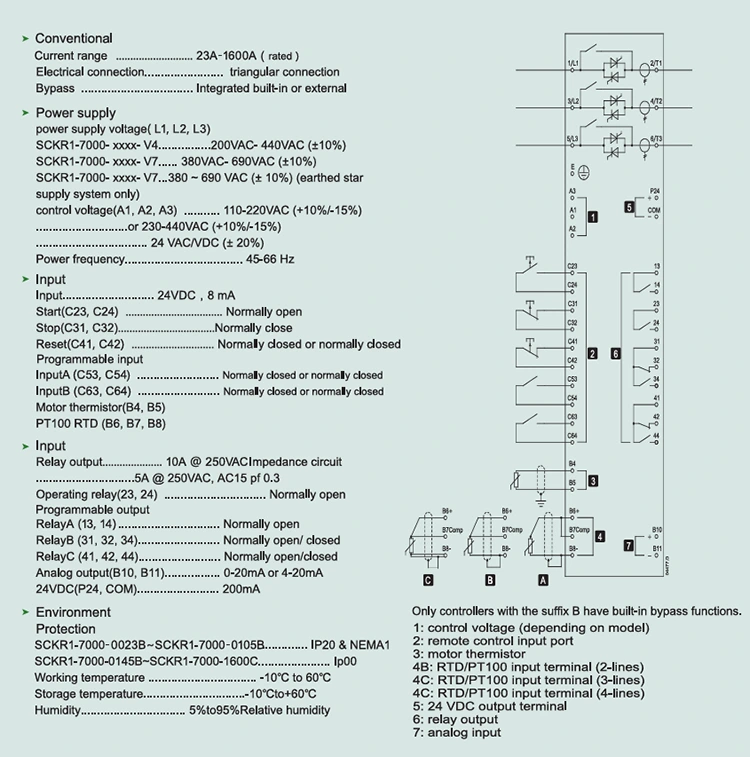

Bløde starter ledningsdiagram.
