Enkel fejlfinding til VFD - IGBT 、 ensretterbro

Advarsel:

Før måling er det nødvendigt at sikre, at VFD er slukket, og kraftledningen r, s, t og output linjer u, v, w fjernes. Først efter måling af P+/N- og der er ingen DC-spænding, kan operationen udføres!

Mål ensrettermodulet for VFD:

Indstil først multimeteret til "dioden" -positionen, og brug derefter de røde og sorte testledninger på multimeteret til at følge nedenstående trin til detektion:

For det andet skal du røre ved den positive terminal P (+) af DC -bussen med den sorte testledning, og berør R, S og T i rækkefølge med den røde testledning. Registrer de viste værdier på multimeteret.

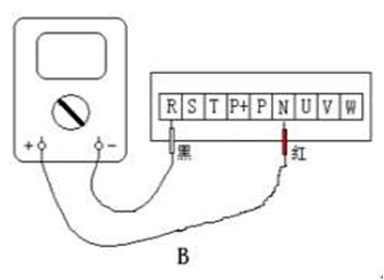

For det tredje skal du derefter røre ved den røde test, der fører til den negative terminal N (-) for DC-bussen, og rør den sorte testledning til R, S og T i rækkefølge og registrer displayværdien af ​​multimeteret.

For det fjerde, hvis de viste værdier for den sjette måling dybest set er afbalanceret, indikerer det, at der ikke er noget problem med berigtigelse af VFD. Ellers er ensretteringsmodulet i den tilsvarende position beskadiget.

Mål IGBT -modulet på VFD:

Indstil først multimeteret til "dioden" -positionen, og brug derefter de røde og sorte testledninger på multimeteret til at følge nedenstående trin til detektion:

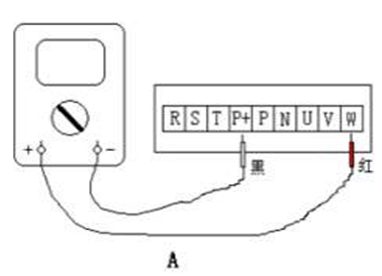

For det andet skal du berøre den positive terminal P (+) af DC -bussen med den sorte testledning, og berør u, v og w i rækkefølge med den røde testleder. Registrer de viste værdier på multimeteret.

For det tredje skal du derefter røre ved den røde test, der fører til den negative terminal N (-) af DC-bussen, og rør den sorte testledning til U, V og W i rækkefølge og registrer displayværdien af ​​multimeteret.

For det fjerde, hvis de viste værdier for den sjette måling dybest set er afbalanceret, indikerer det, at der ikke er noget problem med IGBT -inverteren for VFD. Ellers er IGBT -inverteren i den tilsvarende position beskadiget.
