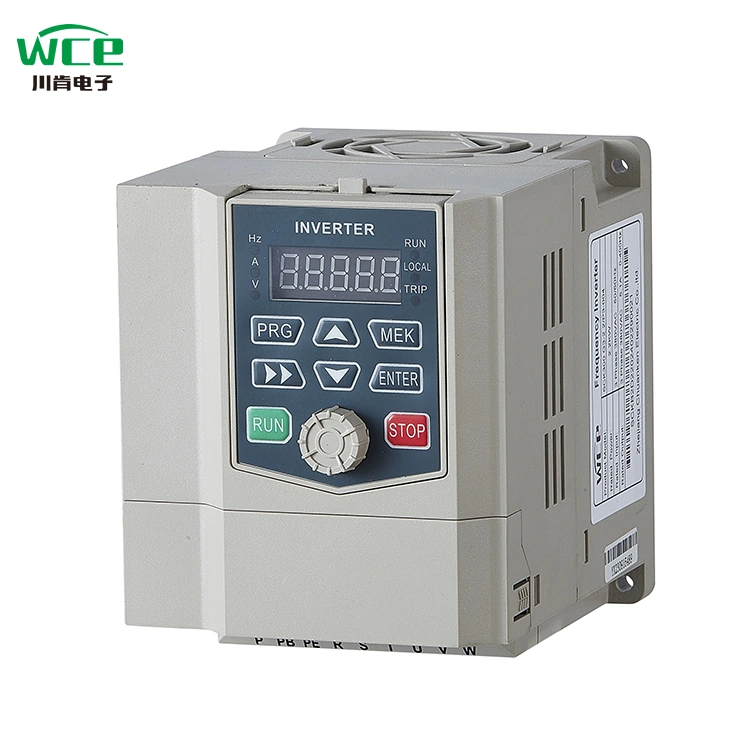

0,75 kW-4KW VFD-frekvensomverter

WCEs SCK300-seriedrev er højtydende, multifunktionelle drev designet til industriel automatisering, der er vidt brugt i fans, pumper, transportbånd, knusere og andet udstyr. Dens kerne vedtager avanceret vektorkontrolteknologi, som har egenskaberne ved højhastighedsreguleringspræcision, energibesparelse og høj effektivitet, stabil drift osv., Og kan imødekomme behovene i forskellige industrielle scenarier. Vi har også lavet brugerdefinerede løsninger til mobilknuser -inverterkontrolskabe, der fungerer perfekt mange steder i hele landet.

Produktparameter (specifikation)

Produktfunktion

● I/O -funktioner

◆ Indgangsspændingsområde: 220V/380V/660V ± 15%

◆ Inputfrekvensområde: 47 ~ 63Hz

◆ Udgangsspændingsområde: 0 ~ Nominel indgangsspænding

Outputfrekvensområde: 0 ~ 400Hz

● Funktionelle funktioner

◆ Frekvensindstillingstilstand: digital indstilling, analog indstilling, seriel kommunikationsindstilling, flerhastighed, PID-indstilling osv.

◆ PID -kontrolfunktion

◆ Multi-hastighedskontrolfunktion: 16 hastighedskontrol

◆ Svingfrekvensstyringsfunktion

◆ Øjeblikkelig strømafbrydelse uden at stoppe funktionen

◆ Hurtig/jogetastfunktion: Multifunktionsgenvejstast, der er frit defineret af brugere

◆ Automatisk spændingjusteringsfunktion: Når strømnettets spænding ændres, kan det automatisk holde udgangsspændingen konstant

◆ Sørg for op til 25 slags fejlbeskyttelsesfunktioner: over strøm, over spænding, under spænding, over temperatur, fasetab, overbelastning og andre beskyttelsesfunktioner

● Perifere interface -funktioner

◆ Programmerbar digital input: 8 input

◆ Programmerbar analog input: AI1: 0 ~ 10V input, AI2: 0 ~ 10V eller 0 ~ 20mA Input

◆ Open Collector Output: 1 Output

◆ Relæudgang: 2 udgange

◆ Analog output: 2 udgange, henholdsvis 0/4 ~ 20mA eller 0 ~ 10V

● Tekniske præstationsegenskaber

◆ Kontroltilstand: Ingen PG Vector Control, V/F -kontrol, drejningsmomentkontrol.

◆ Overbelastningskapacitet: 150% nominel nuværende 60'erne; 180% klassificerede nuværende 10'ere

◆ Startmoment: Ingen PG -vektorkontrol: 0,5Hz/150% (SVC)

◆ Hastighedsforhold: Ingen PG -vektorkontrol: 1: 100

Produktapplikation

Produkter kan bruges til minedrift, fans, pumper, nyt energiudstyr og andre lejligheder.

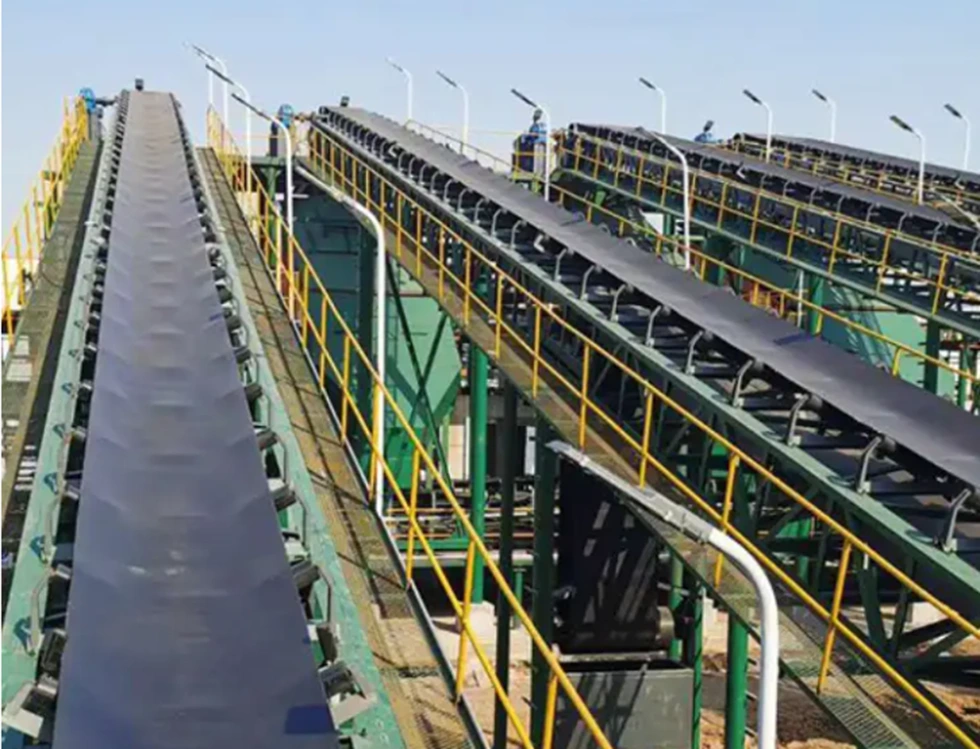

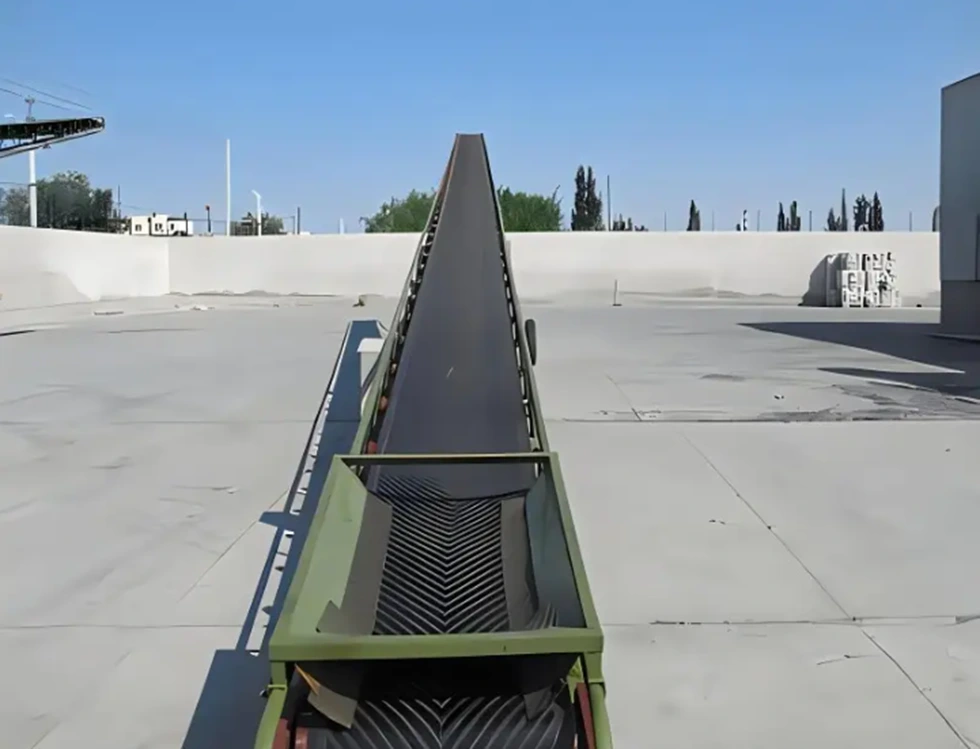

Transportbånd, transportvarer

Anvendelsen af ​​frekvensomformer i transportsystemet er en af ​​de vigtigste teknologier til at opnå effektiv og nøjagtig materialeoverførsel og sortering

1. flerhastighedsmateriale transmission

Scenario: Overføringspakker med forskellige størrelser/vægte i et logistiklager

Realiseret:

Flere sæt hastighedsparametre (såsom 30Hz/50Hz/80Hz) er forudindstillet og skiftet af PLC eller HMI.

Kombineret med den fotoelektriske sensor for at detektere pakkestørrelsen, matcher automatisk hastigheden (stor lavhastigheds anti-slip, lille højhastighedseffektivitet).

2. Præcis positionering og sortering

Scenario: Express Sorting Center afleder pakker efter destination

Realiseret:

Feedback til kodere + inverter med lukket loop, placeringsnøjagtighed op til ± 1 mm.

Når pakken ankommer til sorteringsporten, udfører inverteren et fast stop (DC -bremse + nulhastighedshover) i forbindelse med push -stangen/robotarmhandlingen.

3. synkron samarbejdskontrol

Scenario: Multi-segment transportørrelæ transmission

Realiseret:

Master/Slave Control Mode: Masterfrekvensomformeren sender frekvensinstruktioner, og slavemaskinen følger synkront synkront gennem Modbus/Canopen.

Cascade Control: Den bageste transportør er 5% hurtigere end fronten og undgår ophobning af genstande.

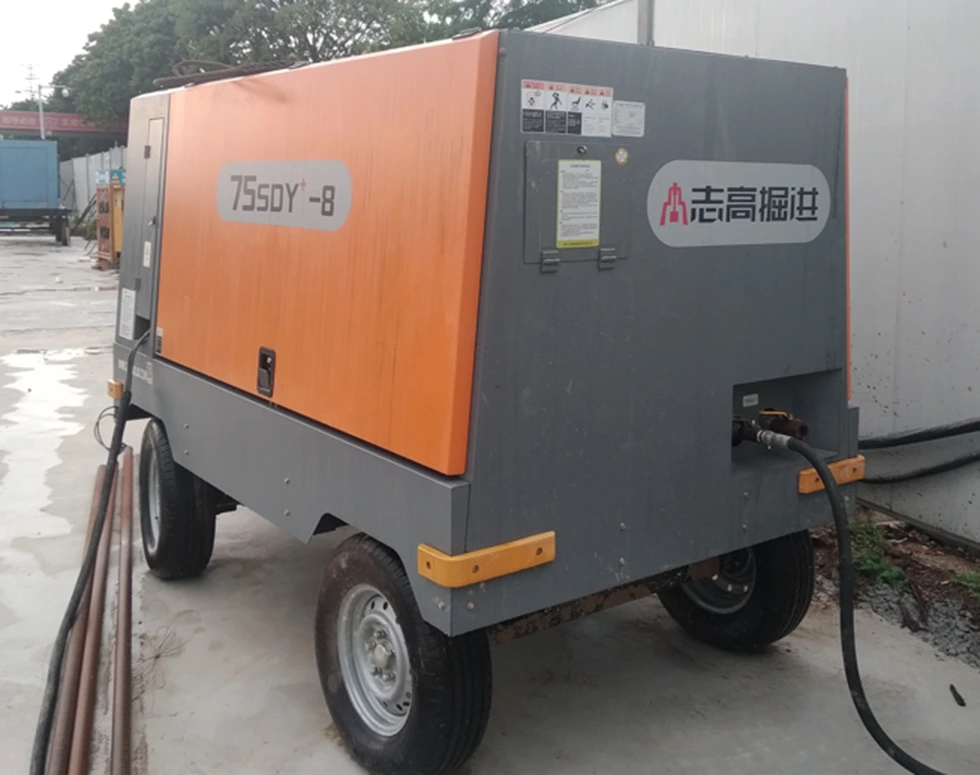

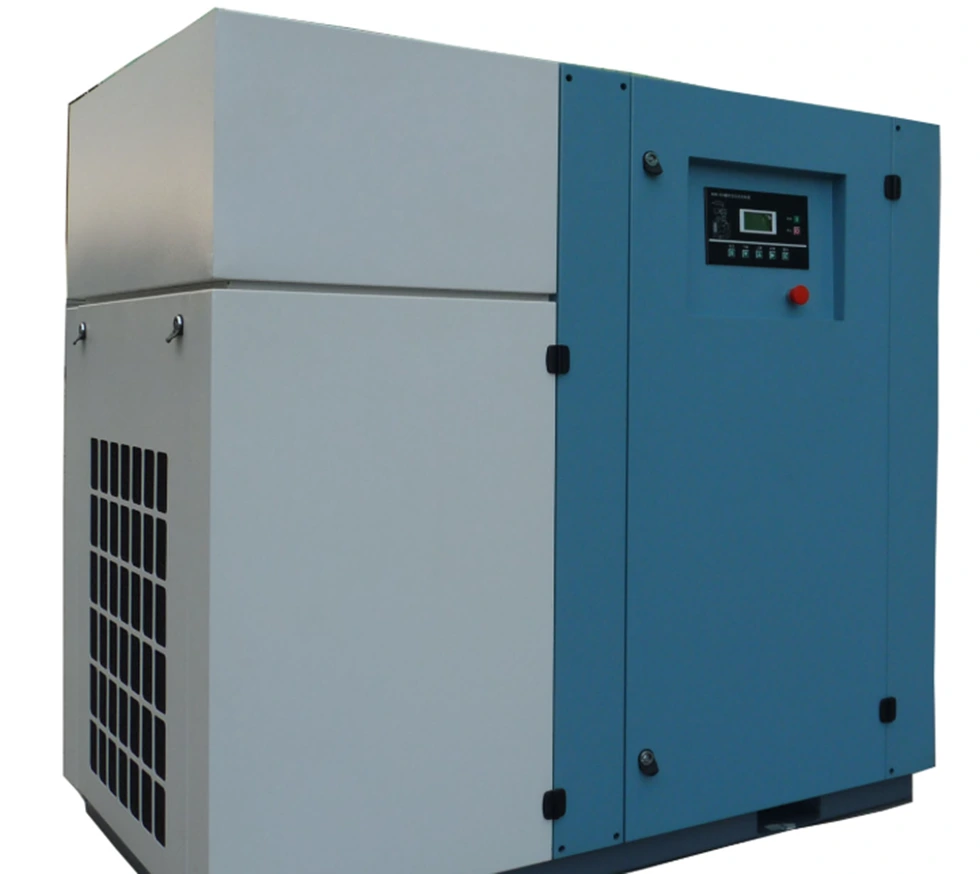

Luftkompressor

Luftkompressorinverter er en speciel inverter, der er skræddersyet til alle slags luftkompressorer. Variabel frekvenstransformation af luftkompressor kan gøre gasforsyningstrykket stabil gennem trykregulatoren, luftkompressoren kan fortsætte med at arbejde under det indstillede trykværdi, trykket er stabilt og pålideligt, og trykket kan være trinløs indstilling og justerbar når som helst. Motor For at opnå blød start vil kompressorens levetid og vedligeholdelsescyklus blive meget udvidet. Luftkompressorens udstødningsvolumen styres af hastigheden på luftkompressoren, luftventilpladen i cylinderen åbnes ikke længere gentagne gange og lukkes, og arbejdsvilkårene såsom ventilsædet og fjederen forbedres kraftigt, hvilket undgår den skarpe strømning og påvirkning af højtemperatur og højtryksgas, og vedligeholdelsesarbejdsbelastningen reduceres.

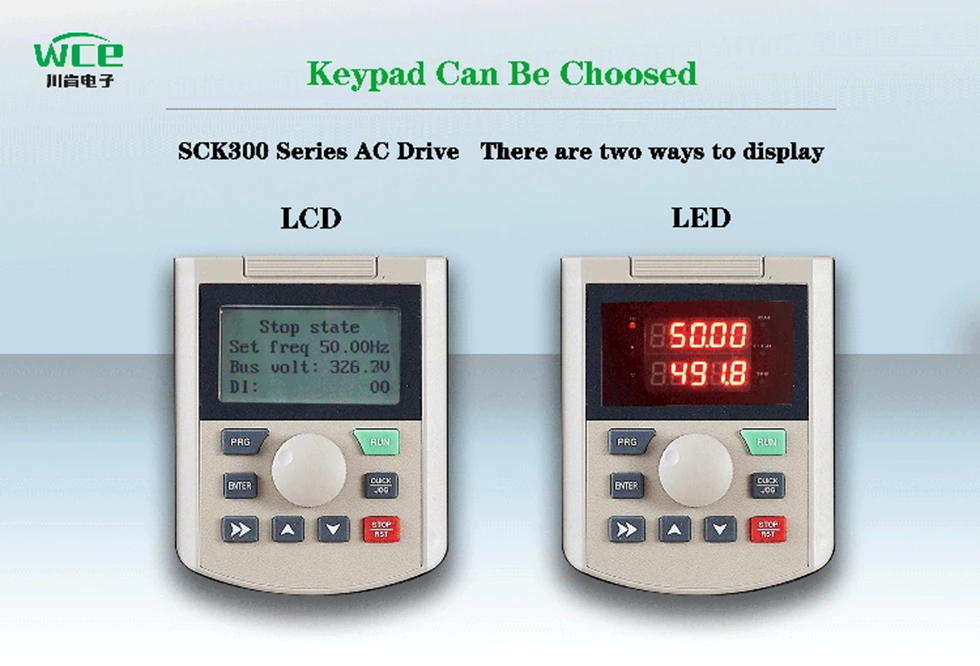

LCD viser flere sprogtekst og grafik, LED -displaynumre, mere intuitivt, ifølge dine præferencer

VFD -volumen er stor struktur, større radiator, produktudnyttelsesgrad, kan arbejde normalt i varmt miljø såsom tropisk.

Forskellige typer input- og outputtilstande kan tilpasses:

1,3p 380V input til 3p 380V output.

2. 3P220V input til 3p220V output.

3. 3P660V input til 3p660V output.

4. 1P220V input til 3p 380V output.

5. 1P220V input til 3p220V output.

Med hastighedssporingsfunktion kan det bedre dobbeltstart.

Det leveres med Modbus RTU -kommunikation og kan også implementere Modbus TCP, PRPFIBUS og PROFINET ved at tilføje ekspansionskort.

VFD -ledningsdiagram.
